Ган бүтцийн бүрэлдэхүүн хэсгүүдийн талаархи бүрэн гарын авлага: Хоёрдогч гишүүд ба холболтын дэлгэрэнгүй мэдээлэл

Өмнөх дугаарт үндсэн даацын элементүүд болон бэхэлгээ, тогтворжилтын элементүүдийн нарийвчилсан зураглал, байршлын зургийг харуулсан болно.төмөр хийцбүрэлдэхүүн хэсгүүд. Энэ хуралдаан нь хоёрдогч болон хавсаргасан эд ангиудын танилцуулга, түүнчлэн холболт, бүтцийн холбох хэрэгслүүдээр үргэлжилж байна. Доорх нь ердийн байршлын тодорхойлолт, ган барилга дахь бүрэлдэхүүн хэсэг бүрийн бүрэн жагсаалт юм.

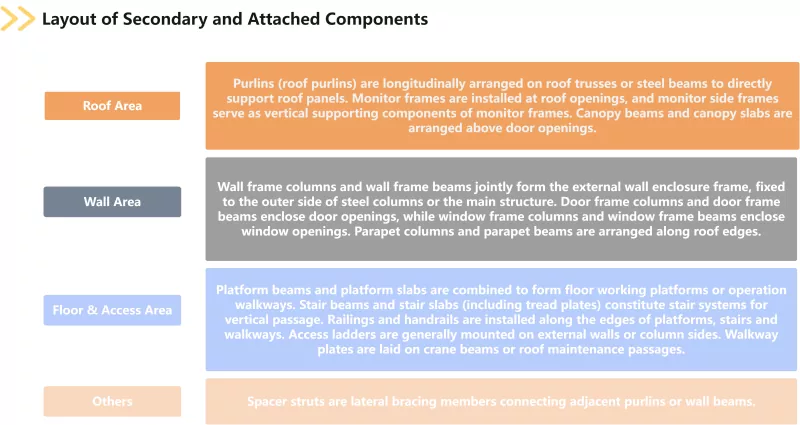

Хоёрдогч болон хавсаргасан эд ангиудад ханын хүрээний багана, ханын хүрээний дам нуруу, мониторын хүрээ, мониторын хажуугийн хүрээ, шатны дам нуруу, шатны хавтан, тавцангийн дам нуруу, тавцангийн хавтан, хашлага, бариул, орох шат, явган хүний хавтан ба зайны тулгуур, хаалганы хүрээний багана, хаалганы хүрээний дам нуруу, цонхны хүрээний багана, цонхны хүрээ, цонхны тавцан гэх мэт орно. багана ба парапет дам нуруу. Шатны хавтангууд нь дээврийн хавтангууд болон хананы хавтангууд гэж хуваагддаг. Хаалт, гарц, өдрийн гэрэлтүүлэг, агааржуулалт зэрэг барилгын чиг үүргийг гүйцэтгэх, хоёрдогч болон хавсаргасан эд ангиуд нь салхины ачаалал, цас болон бусад ачааллыг үндсэн байгууламж руу дамжуулдаг. Эдгээр нь ган барилгын бүрэн бүтэн байдал, үйлчилгээний функцийг хангадаг зайлшгүй бүрэлдэхүүн хэсэг юм.

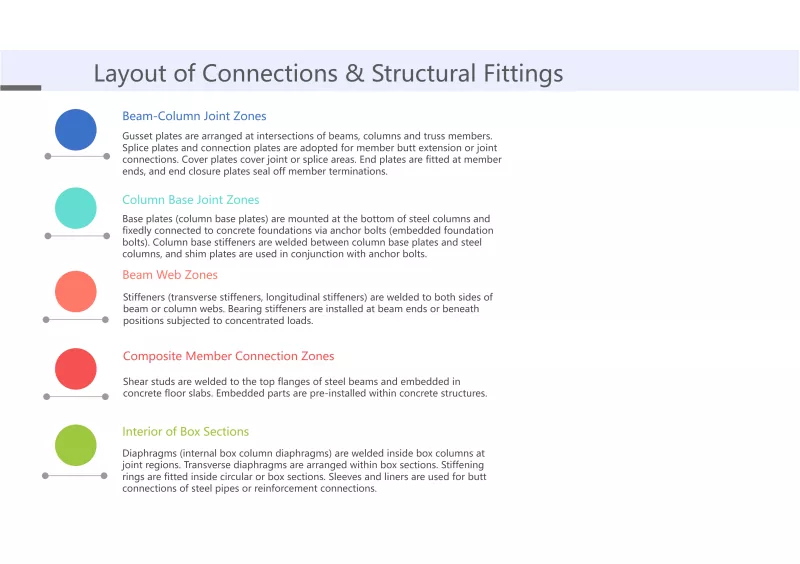

Холболт ба бүтцийн холбох хэрэгсэл нь бэхэлгээний хавтан, бэхэлгээний хавтан, холхивчийн бэхэлгээ, холхивчийн хавтан, холбох хавтан, залгах хавтан, бүрээс хавтан, төгсгөлийн хаалтын хавтан, төгсгөлийн хавтан, суурийн хавтан, баганын суурийн бэхэлгээ, баганын бэхэлгээний боолт, өндөр бат бэх боолт, энгийн эд анги, боолт, шугам, бэхэлгээнээс бүрдэнэ. хөшүүн цагираг, диафрагм ба хөндлөн диафрагм. Хөшүүргийг хөндлөн хөшүүрэг ба уртааш хөшүүрэг гэж хуваана; суурийн хавтан нь баганын суурийн хавтангууд орно; баганын зангуу боолтыг суулгагдсан суурийн боолт гэж нэрлэдэг; хайчлах бэхэлгээг мөн үржлийн холбогч гэж нэрлэдэг; диафрагмууд нь хайрцагны баганын дотоод диафрагмуудыг хамардаг. -ийн амин чухал категорийн хувьдган бүтэцБүрэлдэхүүн хэсгүүд, холболтууд болон бүтцийн холбох хэрэгслүүд нь бүх даацын гишүүд харилцан уялдаатай ажиллаж чадах эсэх, ачаа дамжуулах зам тасралтгүй, найдвартай эсэхийг шууд тодорхойлдог.

Одоогийн байдлаар бүтцийн бүтцээр нь ангилсан ган бүтцийн бүрэлдэхүүн хэсгүүдийн дөрвөн үндсэн ангиллыг бүгдийг нь ангилсан. Дээрх бүх бүрэлдэхүүн хэсгүүдийг ган барилга байгууламжийн зураг төсөл дээр зурж, бүтцийн тооцооллын тайланд хүч чадлын шинжилгээнд хамруулж, дууссан барилга байгууламжид байнга хадгалдаг. Бүрэлдэхүүн хэсгүүдийн хослол нь янз бүрийн төслийн төрлөөс хамаарч өөр өөр байдаг. Бүрэлдэхүүн хэсгүүдийн төрөл бүрийн функциональ байршил, зохион байгуулалтын логикийг зөв ойлгох нь тоо хэмжээний тооцоог үнэн зөв гаргах, нэгжийн үнийг иж бүрэн тодорхойлох урьдчилсан нөхцөл, түүнчлэн ган хийцүүдийн дизайны зорилгыг аюулгүй, найдвартай физик барилга болгон хувиргах үндэс суурь болдог.
