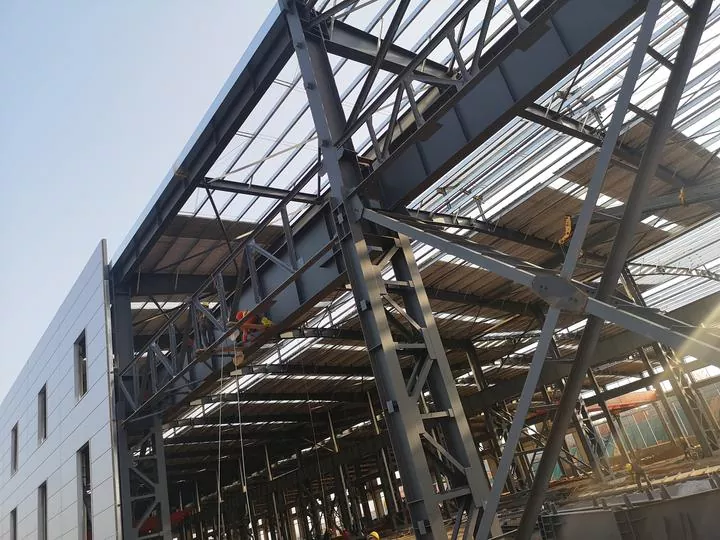

Ган бүтээцийн зураг төсөл, эвдрэлийн шинжилгээний талаархи 8 дэвшилтэт техникийн асуултууд

Өмнөх хэсэгт бид нарийхан байдлын харьцаа, диафрагмын эффект, зүсэлтийн хоцрогдол, хазайлтын хязгаар зэрэг долоон үндсэн ойлголтыг тайлбарлаж, гишүүдийн тогтвортой байдал, ачаалал дамжуулалт, эд ангиудын ангилал зэрэг үндсэн сэдвүүдэд анхаарлаа хандуулсан.

Энэ мэргэжлийн хоёр дахь ботьган бүтэцАсуулт, хариултын цуврал, энэ нийтлэл нь өмнөх агуулгыг үргэлжлүүлж, дизайны арга зүй, материалын шинж чанар, эвдрэлийн механизм, тухайлбал хуванцар дизайн, гулзайлтын дараах бат бэхийн ашиглалт, хоёр дахь эрэмбийн шинжилгээ, Баушингерийн эффект, хэврэг хугарал зэрэг тусгай сэдвүүдийг гүнзгийрүүлэн судлах болно.

Q1. Хуванцар дизайны аргын үндсэн зарчим юу вэ?

Хуванцар дизайны арга нь статик тодорхойгүй ган бүтцэд хамаарна. Бүтцийн элементүүдийн урьдчилан тодорхойлсон бүс дэх хүчдэл нь гангийн уналтын бат бэх хүрэхэд хуванцар нугас үүсч, бүх бүтцийн дотоод хүчийг дахин хуваарилах боломжтой болно. Тооцооллын явцад хувьсах механизм үүсэх эсвэл бүтцийн хэт гажилт үүсэхээс зайлсхийхийн тулд хатуу хяналт тавих ёстой.

Q2. Булангийн хаалт ба диагональ хаалт хоёрын функциональ ялгаа

Булангийн бэхэлгээ нь ган дам нурууны дэлхийн тогтвортой байдлыг хангахын тулд хавтгайгаас гадна тулгуур болж үйлчилдэг; бүтцийн ерөнхий хажуугийн хэв гажилтыг хянахын тулд диагональ хаалтуудыг ашигладаг.

Q3. Хамгийн их хөшүүн байдлын хавтгайн тодорхойлолт

Хөндлөн огтлолын гол тэнхлэгийг тойрон эргэлдэж буй хавтгайг хамгийн их хөшүүн байдлын хавтгай гэж тодорхойлно. Ихэнх ган хэсгүүд нь хоёр гол тэнхлэгтэй байдаг: их тэнхлэг нь инерцийн момент, бага тэнхлэг нь инерцийн момент багатай.

4-р улирал. Нуралтын дараах бат бэхийн тухай ойлголт

Гулзайлтын элементийн торонд орон нутгийн уналт үүсэх үед уг бүрэлдэхүүн хэсэг нь бүх даацын хүчин чадлаа тэр дор нь алдахгүй бөгөөд тодорхой үлдэгдэл даацын гүйцэтгэлийг хадгалах боломжтой. Ийм үлдэгдэл хүчин чадлыг бүрэн ашиглаж, ашигладаг дизайны онолыг вэб эвдрэлийн дараах бат бэх дээр суурилсан дизайны арга гэж нэрлэдэг.

Q5. Хоёр дахь эрэмбийн момент ба хоёр дахь эрэмбийн эластопластик шинжилгээний тайлбар

Уламжлалт шугаман шинжилгээ нь бүтцийн хэв гажилтын улмаас үүссэн нэмэлт гулзайлтын моментийг үл тоомсорлодог. Үүний эсрэгээр, хоёр дахь эрэмбийн шинжилгээ (геометрийн шугаман бус шинжилгээ) нь ачаалал ба хэв гажилтын хоорондын хамаарал нь шугаман бус шинж чанарыг харуулдаг ачааллын дор бүтцийн хэв гажилтаас үүссэн нэмэлт гулзайлтын моментийг харгалзан үздэг. Үүний үндсэн дээр 2-р эрэмбийн эластопластик шинжилгээ нь дэлхийн бүтцийн тооцоонд зориулж өгөгдсөний дараа гангийн материаллаг шугаман бус эластопластик шинж чанарыг агуулсан болно.

Q6. Баушингерийн эффект гэж юу вэ?

Ганыг суналтын ачаалалд оруулж, хуванцар хэв гажилт үүсгэж, дараа нь буулгасны дараа урвуу ачааллын үед түүний уналтын бат бэх буурч, буулгасны дараа эргэлт буцалтгүй байнгын хуванцар хэв гажилт хэвээр үлдэнэ. Энэ материаллаг шинж чанарыг Баушингер эффект гэж нэрлэдэг.

Q7. Давхаргын урагдал үүсэх механизм

Үлдэгдэл стресс нь гагнуурын дараа гагнуурын давхаргын хөргөлтийн агшилтаас үүсдэг. Нимгэн эсвэл хязгаарлагдмал ган хавтан нь дотоод стрессийг арилгахын тулд чөлөөтэй өргөжиж, агших боломжтой. Гэсэн хэдий ч зузаан хавтан эсвэл хөшүүн хавтангууд нь зэргэлдээх хэсгүүдээр хязгаарлагддаг бөгөөд чөлөөтэй агших боломжгүй тул хавтангийн гадаргуутай перпендикуляр асар их суналтын хүчдэл үүсгэдэг. Хэт хязгаарлагдмал бүс дэх орон нутгийн стресс нь гангийн уналтын бат бэхээс хэд дахин их байж, эцэст нь хавтанг зузааны чиглэлийн дагуу урахад хүргэдэг бөгөөд энэ нь давхаргын урагдал гэж тодорхойлогддог.

Q8. Ямар төрлийн эвдрэлийн горим нь хэврэг хугарал вэ?

Хэврэг хугарал гэдэг нь тодорхой прекурсоргүй бүтцийн гэнэтийн эвдрэлийг хэлнэ. Хагарлын үед хөндлөн огтлолын бодит ачаалал нь гангийн уналтын бат бэх ба суналтын бат бэхээс хамаагүй бага байна. Энэхүү эвдрэлийн горим нь ган доторх жижиг дотоод согогуудын тасралтгүй тархалт, хагарлын тогтворгүй хурдацтай сунгалтаас үүдэлтэй. Хагарал нь маш чухал хэмжээнд хүрмэгц тэдгээр нь маш өндөр хурдтайгаар өргөжиж, эвдрэхээс өмнө хуванцар хэв гажилтыг анхааруулахгүйгээр маш өндөр эрсдэлтэй болно.

Хаалтын үг

Хоёр ботийг тоймлон үзэхэд: эхний боть нь гишүүдийн тогтвортой байдалд төвлөрдөг бол хоёр дахь боть нь дизайны арга, эвдрэлийн механизмд анхаарлаа хандуулдаг. Хамтдаа эдгээр нь үндсэн асуудлуудыг хамардагган бүтэцинженерчлэл: гишүүдийн тогтвортой байдлыг хэрхэн хангах, бүтцийн тооцоог хэрхэн хийх, материал хэрхэн бүтэлгүйтэх. Эдгээр гурван харилцан уялдаатай талууд нь ган хийцийн дизайны үндсэн мэдлэгийн хүрээг бүрдүүлдэг.

Эдгээр хоёр боть нь уншигчдад тодорхой ойлголтын тогтолцоог бий болгож, инженерийн асуудлын мөн чанарыг үнэн зөв тодорхойлох, практик асуудалтай тулгарах үед аналитик хандлагыг хурдан тодорхойлох боломжийг олгоно гэж найдаж байна. Уншигчид өдөр тутмын ажилд тулгардаг бусад ойлгомжгүй техникийн ойлголтуудын талаар ярилцаж, ярилцахыг урьж байна.
