Ган каркас агуулах супермаркет

Ган каркасан агуулахын супермаркетийн барилга нь манай Хятадын ган хийцийн үйлдвэрээс агуулах маягийн супермаркетуудад зориулан тусгайлан бүтээсэн барилгын хэлбэр юм. Энэ нь "ган хүрээний бүтэц" -ийн инженерийн шинж чанарууд болон "агуулах маягийн супермаркетуудын" функциональ шаардлагыг хослуулсан. Манай төмөр карказан барилгын технологи нь янз бүрийн улс орон, бүс нутгийн олон үйлчлүүлэгчдэд зориулсан шийдлүүдийг гаргаж өгсөн. Бид 20 гаруй жилийн туршлагатай төмөр хийц нийлүүлэгч, үйлдвэрлэгч юм.

Үндсэн бүтэц

Ган хүрээ

● Үндсэн материал: Багана, дам нуруу, дээврийн тулгуур зэрэг даацын үндсэн эд ангиуд бүгд халуун цувисан H хэлбэрийн ган, дөрвөлжин ган хоолой гэх мэтийг ашигладаг.

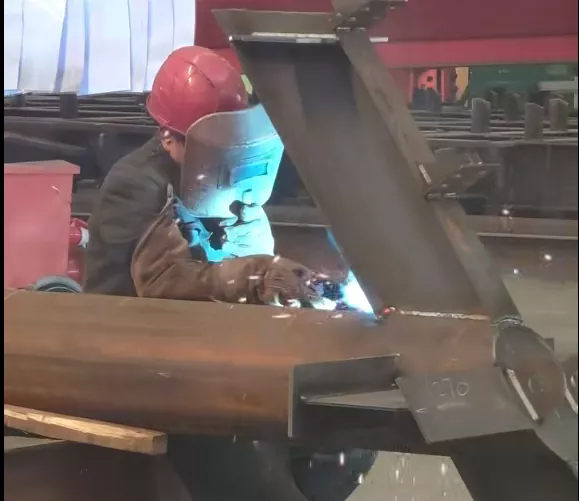

● Холболтын арга: Бүрэлдэхүүн хэсгүүдийг өндөр бат бэх боолт, гагнуур гэх мэт аргаар газар дээр нь угсардаг.

● Хаалтны бүтэц: Гадна хана, дээвэр нь уламжлалт тоосгон хана эсвэл бетон хананы оронд ихэвчлэн сэндвич хавтан эсвэл профилжуулсан ган хавтанг ашигладаг.

Үндсэн функц

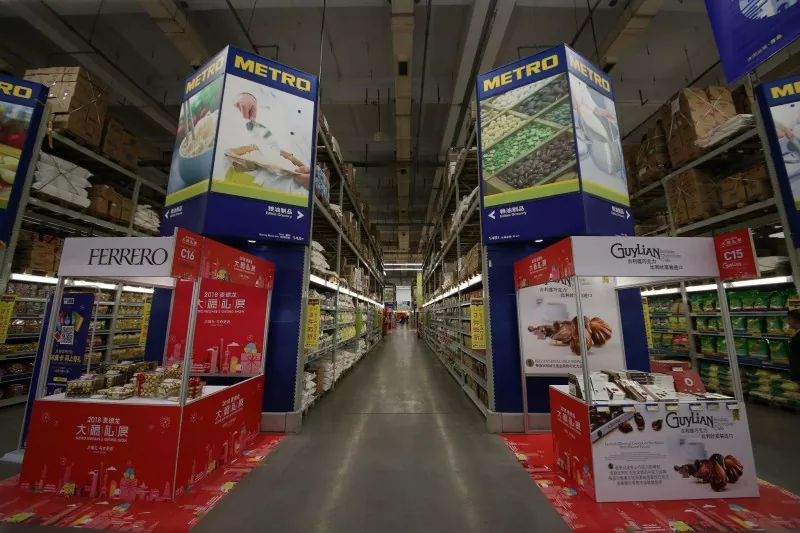

Агуулах маягийн супермаркет

● Өндөр тунгалаг өндөр: Ган хийцтэй агуулах маягийн супермаркетийн нэгдүгээр давхар нь ихэвчлэн 8-12 метр буюу түүнээс дээш өндөртэй байдаг. Бараа материалын багтаамжийг нэмэгдүүлэх, босоо хадгалах зориулалттай өндөр түвшний тавиуруудыг ашиглах. Сэрээ өргөгч нь тавиуруудын хооронд чөлөөтэй хөдөлж, нөхөн сэргээх үйл ажиллагааг гүйцэтгэх боломжтой. Энэ нь үйлчлүүлэгчдэд нээлттэй, стрессгүй худалдан авалт хийх боломжийг олгодог.

● Нэгдсэн эргэлт: Барилгын дотоод засал нь ихэвчлэн урд болон хойд хэсэгт хуваагддаг бөгөөд тэдгээрийн хооронд хатуу тусгаарлалт байхгүй. Өндөр тавиурууд нь өөрөө дэлгэц, хадгалах хэсэг юм. Үйлчлүүлэгчид агуулахын "их хэмжээний, сайн үнэ" гэсэн мэдрэмжийг сайжруулж, дүүргэх үйл явцыг ажиглаж болно.

● Нэмэлт функцууд: Тусгай ачих платформ болон гадаа том зогсоолыг төлөвлөх шаардлагатай.

Бүтцийн систем

Ган каркасан агуулахын супермаркетууд нь үндсэндээ дараах хоёр бүтцийн систем буюу хоёрын хослолыг ашигладаг.

Бүтээгдэхүүний хайрцаг

Метро (METRO) - Германы ган хүрээ агуулах супермаркетуудын анхдагч

● Бүтцийн систем: Портал хүрээний хөнгөн ган бүтэц, гол төлөв 24-30 метр, баганын хоорондох зай 6-12 метр.

● Дотоод зай: Цэвэр өндөр нь 8-10 метр, өндөр түвшний тавиурууд нь 7 метр хүртэл шууд хүрдэг, өргөгч нь тавиуруудын дунд чөлөөтэй ажиллах боломжтой.

● Гаднах төрхийг тодорхойлох: Гадна фасад нь ихэвчлэн хөх, цагаан өнгийн металл сэндвич хавтангаас бүрдэх ба налуу хананд тод томруун "METRO" логотой, ачих тавцантай (ачааны машины орны өндөртэй ижил) хангагдсан.

● Шал: Хүнд даацын бетонон шал, ойролцоогоор 250мм зузаантай, гадаргуу нь хатуурсан, сэрээ өргөгч, бүрэн ачаатай тавиурыг шууд даах чадвартай.

Бүтээгдэхүүний бүрэн үйлдвэрлэлийн үйл явц

Дууссан ган хүрээ агуулахын супермаркетыг үйлдвэрлэх үйл явц нь ерөнхийдөө дараах алхмуудыг агуулна.

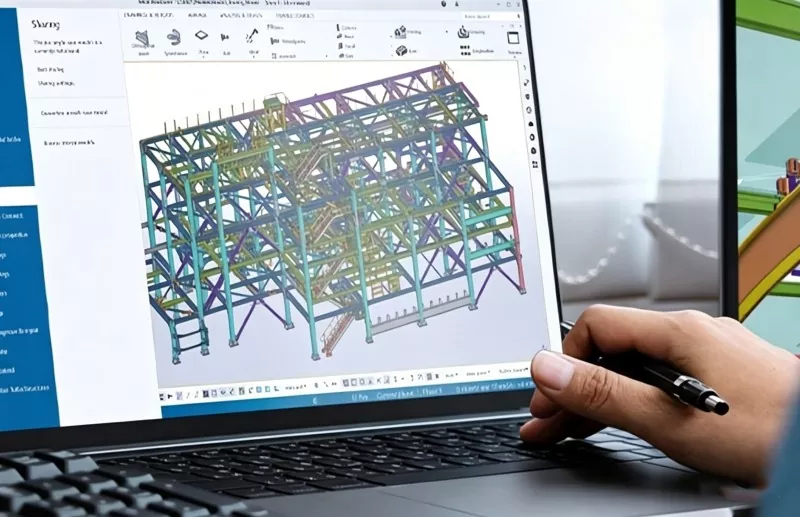

1. Дизайныг гүнзгийрүүлэх

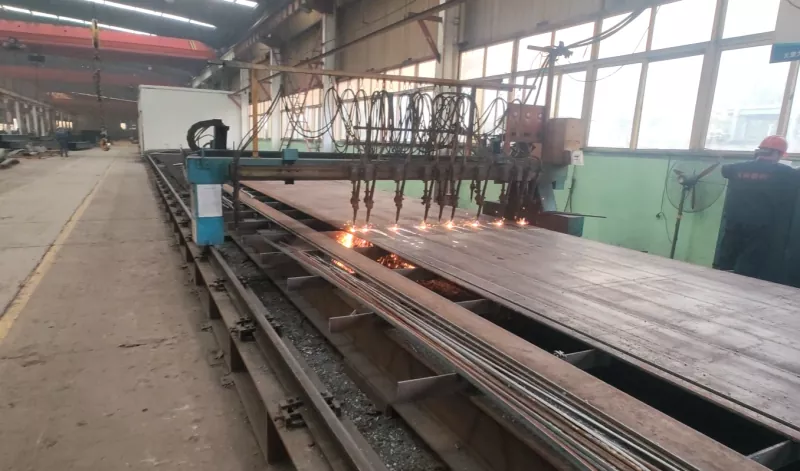

2. Зүсэх, боловсруулах

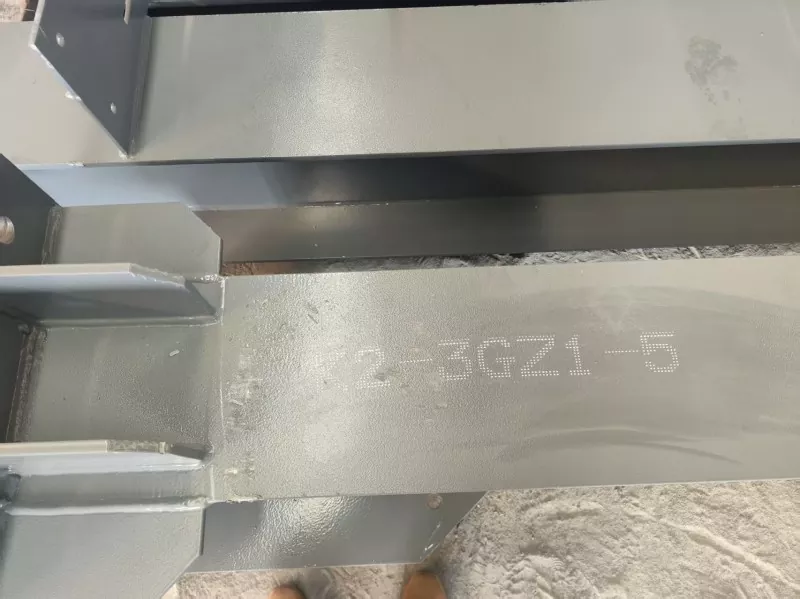

3. Бүрэлдэхүүн хэсгүүдийн дугаарыг лазераар хэвлэх

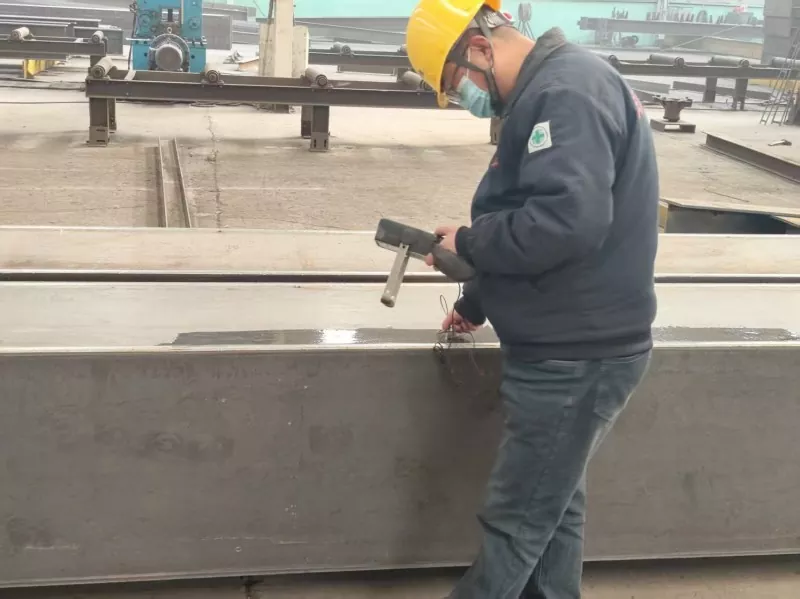

4. Чанарын хяналт

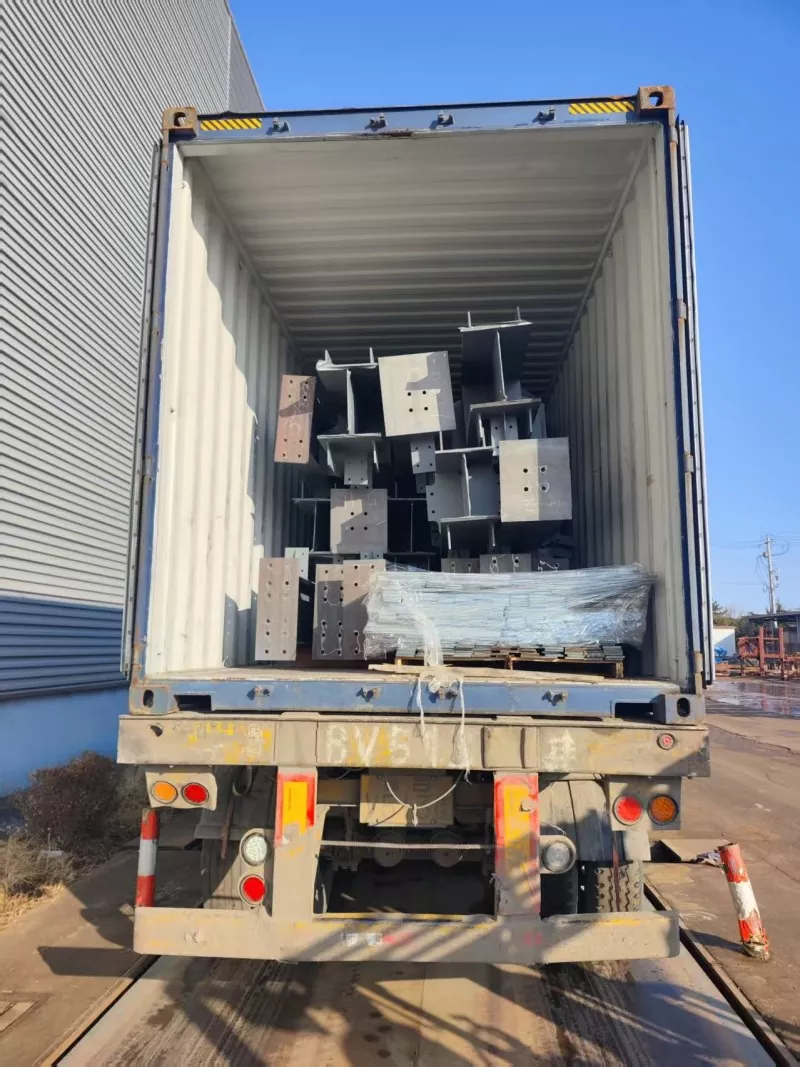

5. Сав баглаа боодол, тээвэрлэлт

Гол зангилааны дизайны саналууд

Ган багана нь ган хүрээ агуулах супермаркетуудын гол даацын бүрэлдэхүүн хэсэг юм. Ган баганын дизайны саналууд нь дараахь зүйлийг агуулна.

● Хэсгийн хэлбэр: Ихэвчлэн гагнаж эсвэл халуун цувисан H хэлбэрийн ган (өргөн фланцын цуврал) ашигладаг. Заримдаа хайрцаг хэлбэртэй багана эсвэл дугуй хоолойн багана нь ачаалал ихтэй газруудад ашиглагддаг.

● Баганын хоорондох зай: Уртааш (супермаркетийн уртын чиглэлийн дагуу) баганын хоорондох зай нь ихэвчлэн 6-12 метр байдаг бөгөөд энэ нь тавиурын модуль болон сэрээтэй ачааны хэсгийн өргөнтэй тохирдог.

● Баганын суурь: Гулзайлтын момент ба тэнхлэгийн хүчийг шилжүүлдэг голдуу хатуу холболтын баганын суурь (суулгасан эсвэл ил зангуу боолт холболтууд); тэд кран (хэрэв байгаа бол) салхины ачаалал, хэвтээ хүчийг эсэргүүцэх шаардлагатай.

● Тусгай боловсруулалт: Баганын ёроолоос 1.5-2.0 метрийн зайд бетоныг ихэвчлэн гаднаас нь түрхэж, эсвэл сэрээтэй ачааны машиныг мөргөж гэмтээхгүйн тулд мөргөлдөхөөс хамгаалах өнцөг суурилуулдаг.
