EIHE ган бүтцийн хайрцагны баганын боловсруулалтын урсгал ба инженерийн хэрэглээний ололт амжилт

2026-04-28 0 Надад мессеж үлдээгээрэй

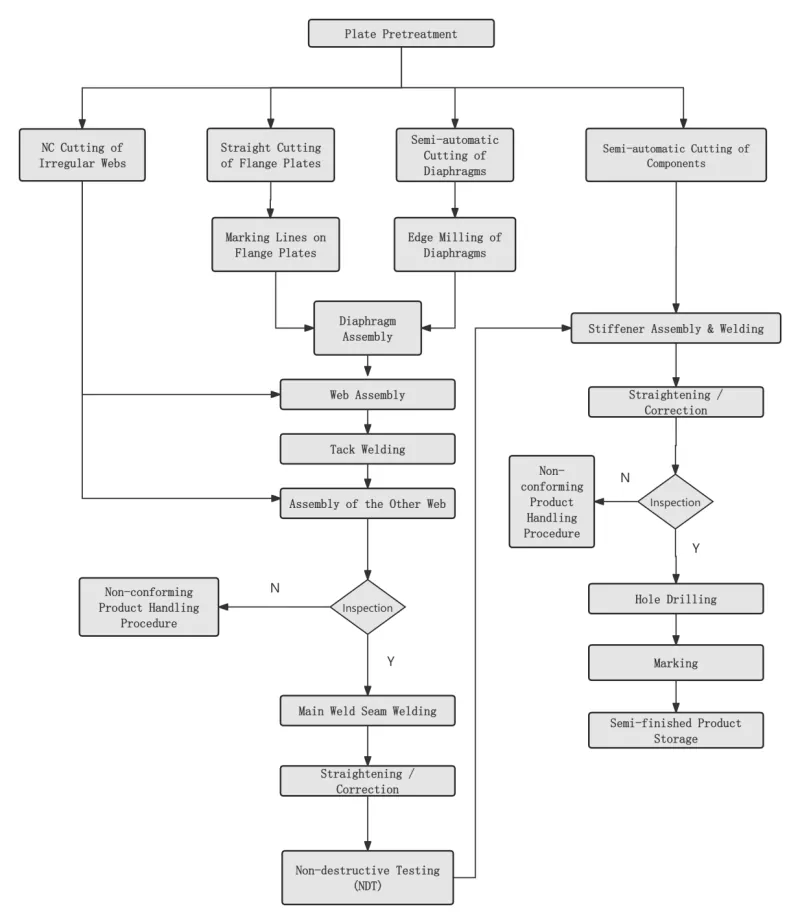

I. Ерөнхий зохион байгуулалтын зураг

Ⅱ. Гол үйл явц

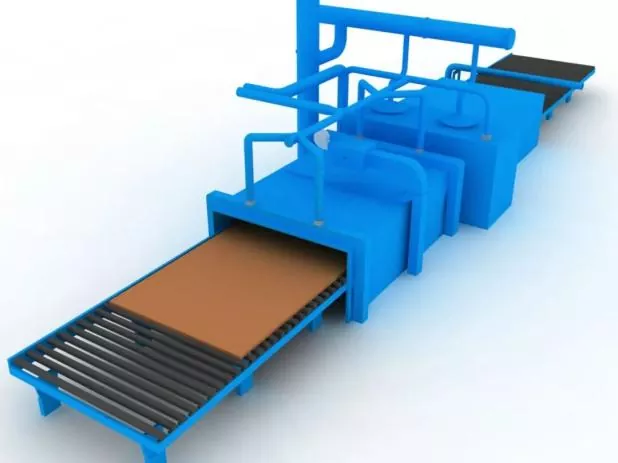

Алхам 1 Ган хавтангийн гадаргуугийн урьдчилсан боловсруулалт	Ган хавтанг хоослохоос өмнө дизайн эсвэл технологийн шаардлагын дагуу гүйцэтгэнэ.

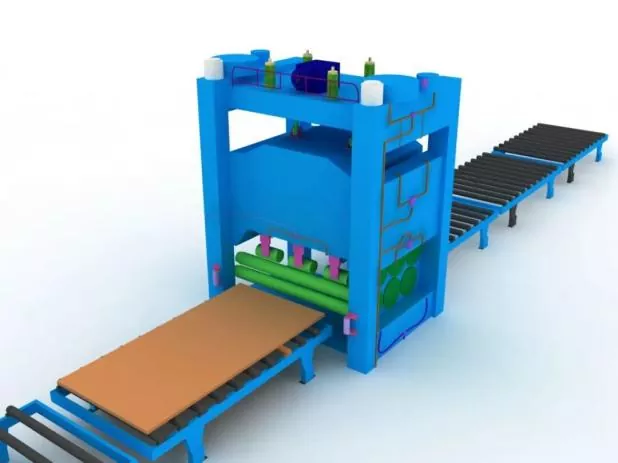

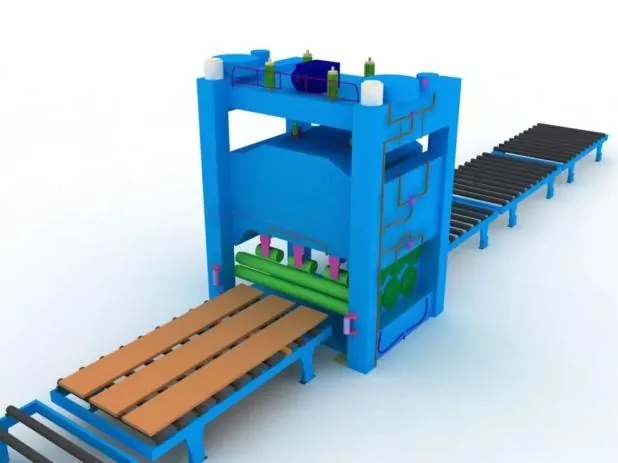

Алхам 2 Ган хавтанг тэгшлэх	Бүрэн тэгшлэх ажлыг ган хавтангийн урьдчилсан боловсруулалтын дараа хийж, ган хавтангийн дотоод үлдэгдэл стрессийг хөнгөвчлөх нарийвчлалыг баталгаажуулна.
Алхам 3 Хэсгүүдийг огтолж, хоослох	Зүсэхийн өмнө зүсэх машиныг тохируулж, хушууны загварыг баталгаажуулж, агаарын даралтын тогтвортой байдлыг шалгана.
Алхам 3 Хэсгүүдийг огтолж, хоослох	Зүсэх явцад эхлээд ган хавтангийн зүсэх давхаргыг урьдчилан халааж, зүсэх хурдыг хатуу хянах хэрэгтэй.
Алхам 4 Хэсгүүдийг хоёрдогч тэгшлэх	Угсралтын нарийвчлалыг баталгаажуулж, ган хавтангийн дотоод үлдэгдэл стрессийг багасгахын тулд ган хавтанг хоосон болгосны дараа гүйцэтгэнэ.

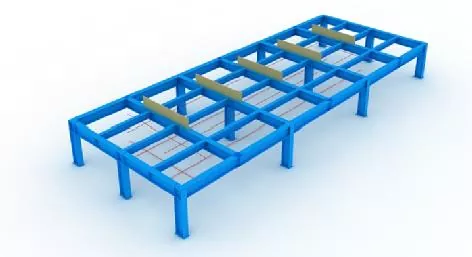

Алхам 5 Жиг болон бүдүүвчийн шугамын тохиргоо	Угсрахаасаа өмнө эхлээд байрлалын шугам, бэхэлгээг тогтооно.
	Жиг суурилуулах явцад дээд талын нээлхийн хэвтээ түвшинг хангаж, хангалттай хөшүүн чанар, бат бөх чанарыг хангана.
	Бүх жийргэвч, зохион байгуулалтын шугамыг зөвхөн томилогдсон ажилтнууд шалгаж, зөвшөөрсний дараа ашиглалтад оруулна.

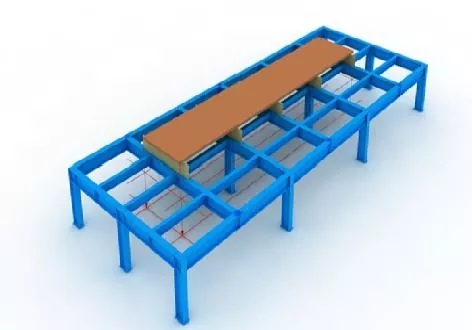

Алхам 6 Доод самбарын байршил	Чавга болон байршлын шугамаар нарийн байрлалтай.

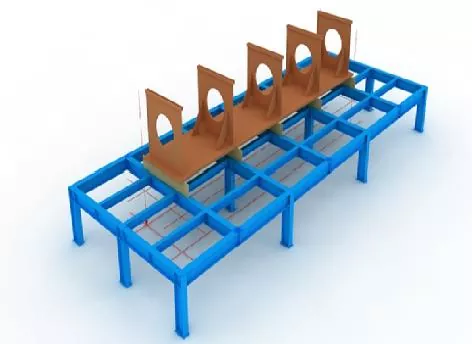

7-р алхам Диафрагмын угсралт	Диафрагмыг угсрахаасаа өмнө доод самбар дээрх байрлалын шугамыг тэмдэглэж, шугамын хоёр талд хөвж буй зэвийг нунтаглах дугуйгаар арилгана.
7-р алхам Диафрагмын угсралт	Диафрагмуудыг босгосны дараа тэдгээрийг наалдамхай гагнуураар засна.

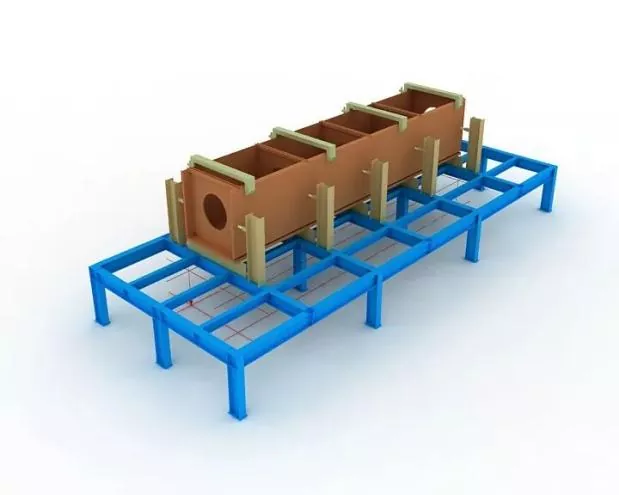

Алхам 8 Вэб угсралт	Сүлжээг угсарч, шаардлага хангасны дараа түүнийг диафрагмын эсрэг үүрэнд нааж, наалдамхай гагнуураар бэхлээрэй.
Алхам 9 Дээд самбарын угсралт	Дээд талын самбарыг таглуураар нарийн байрлуулж, дараа нь наалдамхай гагнуураар засна.

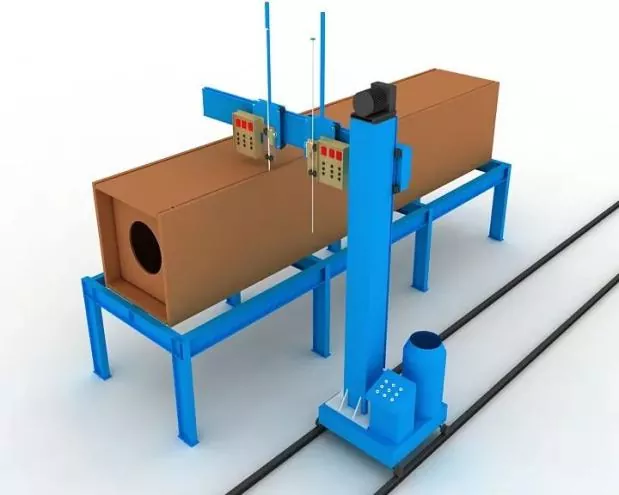

10-р алхам Диафрагмын цахилгаан гагнуур	Диафрагмын хувьд нэг талт цахилгаан гагнуурыг ашигладаг.
	Гагнуурын үед цахилгаан шаар гагнуурын нүхний дээд ба доод нүхэнд нум асаах, унтраах зориулалттай зэс ханцуйг суурилуулна.
	Гагнуурын гүйдэл ба хүчдэлийг гагнуурын явцад хатуу хянаж, цахилгаан гагнуурын талбайн өнгөний өөрчлөлтийг вэб дээр ажиглахад анхаарах хэрэгтэй.

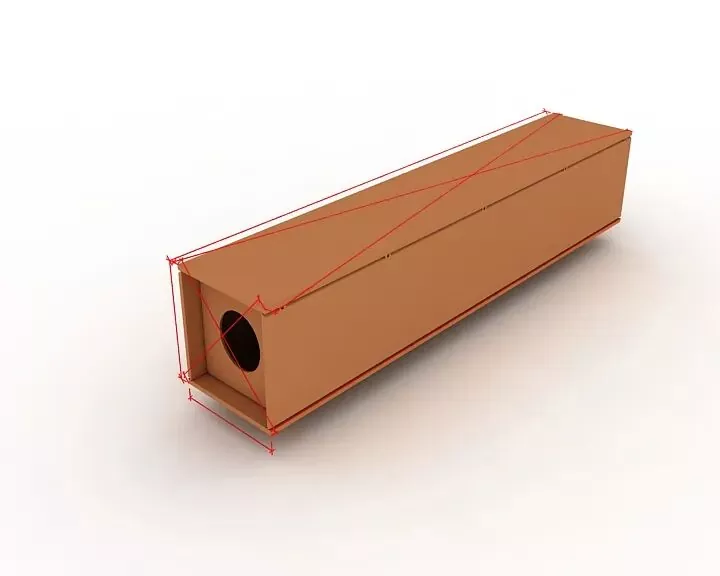

Алхам 11 Ерөнхий шалгалт	Хяналт шалгалтын явцад эд ангиудын урт, диагональ хэмжээсүүд болон төгсгөл хэсгийн хэмжээсүүд нь дизайн, техникийн үзүүлэлтүүдийн шаардлагад нийцэж байгаа эсэхийг шалгахад анхаарлаа хандуулж, бүх хүлцэлгүй хэсгүүдийг засна.

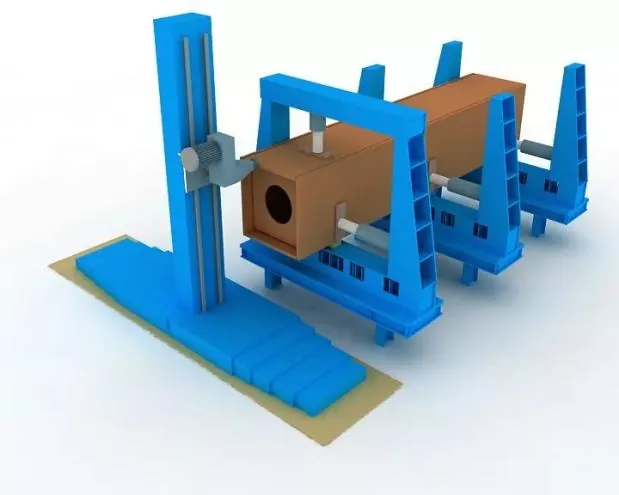

Алхам 12 Төгсгөлийн тээрэмдэх	Угсарч гагнуурын дараа төгсгөлийн гадаргууг тээрэмдэх.
Алхам 12 Төгсгөлийн тээрэмдэх	Гишүүдийн тэгш байдал, төгсгөлийн гадаргуу ба тээрэмдэх таслагчийн хоорондох зэрэгцээ байдлыг баталгаажуулна.

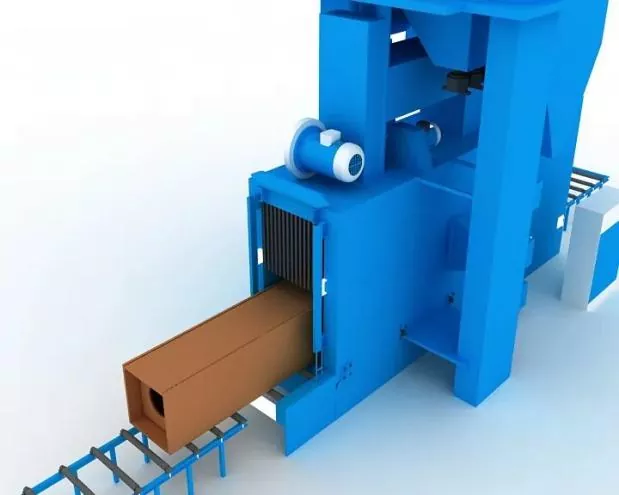

Алхам 13 Элс тэслэх ба зэв арилгах	Гагнуурын дараа шаардлагатай бол элс тэсэлгээний аргаар зэвийг бүрэн арилгаж, дараа нь бүрэх ажилд шилжүүлнэ.

Ⅲ. Угсрах, байрлуулах, гагнах техникийн үзүүлэлтүүд

Угсралтын нарийвчлал	Угсралтын үеэр: ● Гагнуурын хэв гажилтыг хянахын тулд зохих хязгаарлалтыг ашиглах ёстой. ● Гагнуурын агшилтын зөвшөөрөгдөх хэмжээ болон урвуу хэв гажилт нь эд ангиудын хэмжээсийг хянах, зөв хэлбэрийг баталгаажуулахын тулд хадгалагдана.
Угсралтын нарийвчлал	Гагнасан холболтыг үйлдвэрлэх, угсрах үед зөвшөөрөгдөх хазайлт, түүнчлэн бүтцийн бүрэлдэхүүн хэсгүүдийн хэмжээсийн хүлцэл нь ган бүтээцийн барилгын чанарыг хүлээн зөвшөөрөх дүрэмд (GB 50205) нийцсэн байх ёстой.
Угсралтын байрлал тогтоох гагнуур	Үүнийг хагас автомат хатуу утсаар хийн металл нуман гагнуур (GMAW) ашиглан гүйцэтгэнэ.
Гагнуурчин	Угсралтын наалдамхай гагнуурын ажил эрхэлдэг гагнуурчин нь Барилгын төмөр хийцийг гагнах техникийн тодорхойлолтод (JGJ81) заасан зохих мэргэшлийн гэрчилгээтэй байх ёстой.
Гагнуурын гагнуурын байрлал	Наалдамхай гагнуурын байрлал: Наалдамхай гагнуур нь албан ёсны гагнуурын эхлэл ба төгсгөлөөс зайлсхийж, булан, ирмэг, төгсгөл болон бүтцийн бат бөх чанар, гүйцэтгэлийн доголдолд өртөмтгий бусад чухал хэсгүүдэд байрлуулж болохгүй.
	T холбоосын хувьд наалдамхай гагнуурыг: Хоёр талдаа тэгш хэмтэй гүйцэтгэнэ; Үүний зэрэгцээ ховил дотор наалдамхай гагнуур хийхээс аль болох зайлсхийх хэрэгтэй. Бүрэн нэвтрэлтийн ховилын гагнуурын хувьд: Арын нүх гаргах гэх мэт ховил дээр наалдамхай гагнуур хийнэ.
	Гагнуурын тулгуур хавтан, түүнчлэн урсах ба урсах хавтангийн угсрах, гагнуурын байрлал нь холбогдох стандартад нийцсэн байх ёстой.
Гагнуурын материал	Угсрах болон наалдамхай гагнуурын ажилд ашигладаг гагнуурын материал нь албан ёсны гагнуурын материалтай тохирч байх ёстой, өөрөөр хэлбэл албан ёсны гагнуурын гагнуурын материалтай ижил байх ёстой.
Гагнуурын материал	Өндөр бат бэх ган ба бага бат бэхийн хооронд угсрах гагнуурын хувьд гагнуурын материалыг бага бат бэх гангийн зэрэглэлийн дагуу сонгоно.
