Сансрын сүлжээ ган каркас станцууд

Сансрын сүлжээний ган хүрээ станцууд нь орон зайн ган сүлжээний системээр баригдсан станцын байгууламжуудыг хэлнэ. Ган хийц нь гол давуу талуудтай бөгөөд баганагүй том зайтай, хөнгөн, тунгалаг архитектурын нөлөө үзүүлдэг. Мэргэжлийн ган хийц үйлдвэрлэгчийн хувьд EHSS нь нийтийн барилгыг манай бизнесийн үндсэн сегментүүдийн нэг гэж үздэг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Манай үйлдвэрт үйлдвэрлэсэн сансрын сүлжээний ган каркас станцууд нь дээвэр эсвэл халхавч хийх зориулалттай төмөр тор бүхий төмөр замын транзит барилга юм. Орон зайн сүлжээний бүтэц нь ган хийц дээр тулгуурлан бүтээгдсэн өргөн цар хүрээтэй, хөнгөн гоо зүйн үзэмжийг өгдөг. Яагаад төмөр хийц гэж? Ган яаж ийм гайхалтай үр дүнд хүрэх вэ?

Гол хэмжээс	Ган хийцийн үндсэн давуу талууд
Хөнгөн жин ба өндөр бат бэх	Бетоноос 10 дахин илүү бат бөх, зөвхөн 3 дахин их нягтралтай
Үр дүнтэй тэнхлэгийн хүчийг шилжүүлэх	Гангийн хэмнэлттэй хэрэглээнд материалын бат бөх чанарыг бүрэн ашигладаг изотроп нэгэн төрлийн материал
Өндөр хэлбэрийн уян хатан байдал	Долгионы хэлбэр, муруй гадаргуу зэрэг нарийн төвөгтэй хэлбэрийг идэвхжүүлнэ
Найдвартай хамтарсан холболтууд	Хүч дамжуулах тодорхой зам бүхий тогтвортой 3D орон зайн даацын системийг бүрдүүлнэ
Урьдчилан бэлтгэх өндөр түвшин	Гишүүд болон холбоосууд нь хяналттай чанар, барилгын өндөр нарийвчлалтай байхын тулд үйлдвэрт угсардаг
Хурдан бүтээн байгуулалт	Газрын угсралт нь салшгүй өргөх эсвэл боолт угсралтын хамт барилгын ажлын хугацааг богиносгож, талбайн эвдрэлийг багасгадаг.
Ногоон ба Тогтвортой	Ган нь 100% дахин боловсруулах боломжтой бөгөөд барилгын ашиглалтын хугацаа дууссаны дараа өндөр үлдэгдэл үнэ цэнийг хадгалж, барилгын хог хаягдлыг бууруулдаг.
Өндөр газар хөдлөлтийн илүүдэл	Ачаалал дамжуулах олон замууд нь бүтцийн бат бөх байдлыг сайжруулж, хүчтэй газар хөдлөлтийн үед хэврэг нурахаас сэргийлдэг.

Орон зайн сүлжээний бүтэц нь том зай, хөнгөн жин, чөлөөт хэлбэрийн хэв маягийн архитектурын нөлөөг өгдөг. Ган хийц нь өндөр бат бэх, уян хатан чанар, өндөр үйлдвэржсэн барилга зэрэг олон давуу талтай. Энэ хоёр нь бие биенээ нөхөж, орчин үеийн том зайтай нийтийн барилгуудын оновчтой шийдэл болж өгдөг. Орон зайн сүлжээний бүтэц болон угсармал ган хийцээс ашиг тустай манай сансрын сүлжээний ган каркас станцууд нь орчин үеийн станцын барилгуудад түгээмэл сонголт болж байна.

Space Grid Steel Frame Stations

Үндсэн програмууд

Манай сансрын сүлжээний ган хүрээ станцуудыг үндсэндээ дөрвөн хувилбарт ашигладаг.

▷ Хүлээлгийн танхимын дээвэр

▷ Платформ халхавч

▷ Тээврийн томоохон төвүүдийн барилгууд

▷ Дунд болон жижиг хурдны галт тэрэгний буудлын барилгууд

Орон зайн сүлжээний байгууламжаар баригдсан ган хийцтэй барилгууд ба тэдгээрийн хослолууд нь дараахь ангилалд багтдаг.

Бүтцийн Form	Холбогдох хувилбарууд
Урвуу дөрвөлжин пирамид орон зайн сүлжээ	Өндөр хурдны вокзалуудын хүлээлгийн танхимууд
Орон зайн хоолой	Том зайтай станцын барилгын дээвэр
Орон зайн сүлжээ ба шилжилтийн фермийн нийлмэл систем	Нарийн төвөгтэй хэлбэр бүхий станцын барилгууд
Сансрын хүрээ	Платформын халхавч

Нэмж дурдахад манай сансрын сүлжээний ган каркас станцуудын үндсэн бүрэлдэхүүн хэсгүүд нь дараахь зүйлийг агуулдаг.

Бүрэлдэхүүн хэсгүүдийн ангилал	Нийтлэг материалууд
Орон зайн сүлжээний гишүүд	Q235B/Q355B дугуй буюу тэгш өнцөгт ган хоолой
Гагнасан бөмбөлөг / боолттой холбогч	Гагнасан бөмбөг (Q355B) / Боолттой бөмбөг (45# ган)
Орон зайн хоолойн труссуудын хөвч ба вэб гишүүд	Дугуй ган хоолой (Q355B)
Цутгамал ган холбоосууд	Цутгамал ган эд анги
Дээврийн хавтан	Хөнгөн цагаан-магни-манганы хавтан / Дулаан тусгаарлагч давхаргатай профиль ган хавтан
Өдрийн гэрэлтүүлэг	Поликарбонат хавтан / Шил

Техникийн үзүүлэлтүүд ба төслийн туршлага

Сансрын сүлжээний ган каркасан станцуудын гол технологид синхрон гидравлик өргөлт эсвэл эргэлтэт өргөлт, цутгамал ган холболтын температурын хяналт, BIM болон цэгийн үүл технологийг хослуулсан нэгдсэн шалгалт орно. Энэ нь бүтцийн гоо зүй, функциональ орон зайг нэгтгэсэн орчин үеийн том хэмжээний нийтийн барилгын бүтээгдэхүүн юм.

Зүйл	Параметр
Бүтцийн систем	Урвуу дөрвөлжин пирамид орон зайн сүлжээ / орон зайн хоолойн ферм / сансрын хүрээ
Ган зэрэг	Q235B/Q355B, ASTM A572 Gr.50 гэх мэт.
Хамтарсан төрөл	Гагнасан бөмбөлөг холбоос / боолттой бөмбөлөг холбоос / цутгамал ган холбоос
Холболтын арга	Гагнуур / өндөр бат бэх боолттой холболт
Дэмжлэгийн төрөл	Доод хөвч / баганын тулгуурын дөрвөн талд олон цэгийн дэмжлэг
Бүтцийн гүн	1.75–3.8 м
Дизайн үйлчилгээний хугацаа	50 жил
Газар хөдлөлтийн хамгаалалтын хүч	7–9-р анги
Барилгын технологи	Синхрон гидравлик өргөх / эргэлтэт өргөлт

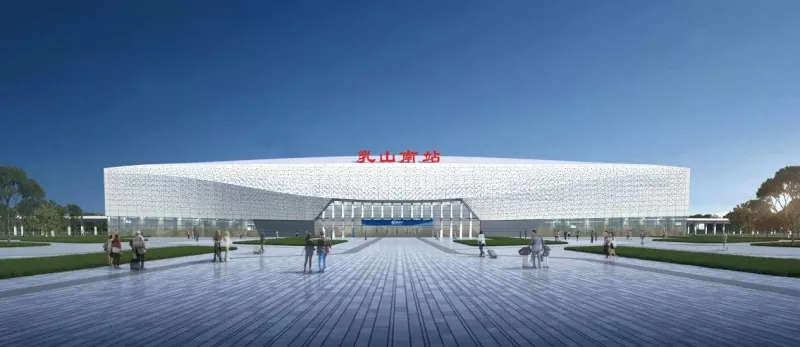

EHSS-ийн барьсан Лайян-Рунчэн хурдны галт тэрэгний тээврийн чухал зангилаа Вэйхай дахь Рушан өмнөд өртөө нь нийт 10,000 хавтгай дөрвөлжин метр барилгын талбай бүхий оновчтой загвараар батлагдсан. Барилга нь хүлээлгийн танхим, зорчигчдод үйлчлэх бүс, оффис, тоног төхөөрөмжийн өрөөнөөс бүрдэнэ. Түүний дээвэр нь орон зайн ган сүлжээний системийн нэг хэлбэр болох ган төмөр хийцийг ашигладаг бөгөөд энэ төслийг манай сансрын сүлжээний ган хүрээ станцын бүтээгдэхүүний ердийн тохиолдол болгож байна.

Space Grid Steel Frame Stations

Түгээмэл асуултууд

Асуулт 1: Сансрын сүлжээний байгууламжийн станцуудын газар хөдлөлтийн гүйцэтгэл хэр байна вэ?

Сансрын сүлжээний бүтэц нь газар хөдлөлийн маш сайн хүчин чадалтай. Бидний хүргэсэн станцууд нь мэргэжлийн барилга байгууламжтай хослуулан газар хөдлөлтийн өндөр үзүүлэлттэй байдаг.

Асуулт 2: Сансрын сүлжээний бүтэц ба хавтгай фермийн хооронд ямар ялгаа байдаг вэ?

Сансрын сүлжээний бүтэц нь ган бага зарцуулдаг бөгөөд ижил хүрээний шаардлагад илүү өндөр бүтцийн хөшүүн чанарыг өгдөг.

Асуулт 3: Сансрын сүлжээний байгууламжийн станцууд барилгын үргэлжлэх хугацааг богиносгож чадах уу?

Гидравлик синхрон өргөх технологийг нэвтрүүлэх нь өндөрт ажиллах цагийг эрс багасгадаг.

Асуулт 4: Сансрын сүлжээний байгууламжийн станцуудын хүрч болох хамгийн дээд хэмжээ хэд вэ?

Урвуу хэлбэртэй дөрвөлжин пирамид сансрын тор нь 40-90 м зайтай станцын хүлээлгийн танхимуудыг хамардаг. Орон зайн гуурсан хоолой ба сансрын сүлжээ бүхий нийлмэл систем нь дээврийн зайг 100 метрийн түвшинд хийх боломжтой.

Асуулт 5: Та Еврокод болон AISC стандартад нийцсэн станц барьж чадах уу?

Бид CE, ISO, AISC гэрчилгээтэй. Манай сансрын сүлжээ ган каркас станцууд нь таны шаардлагыг бүрэн хангаж чадна.
