Ган каркас механик үйлдвэрлэлийн үйлдвэр барих

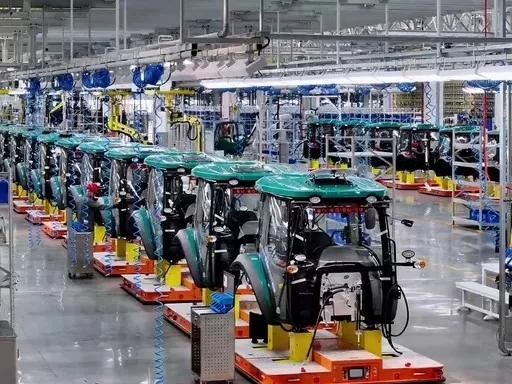

EIHE ган бүтэц-ийн үйлдвэрлэсэн ган каркасан механик үйлдвэрлэлийн үйлдвэрийн барилга нь механик бүтээгдэхүүн үйлдвэрлэх, үйлдвэрлэхэд тусгайлан зориулагдсан, үндсэн бүтцийн хүрээ нь гангаар хийгдсэн үйлдвэрлэлийн барилга юм. Эдгээр барилгуудын гол цөм нь төмөр хийц юм. Манай Хятадын ган бүтээцийн үйлдвэр зурагт үзүүлсэн барилгуудыг өөр өөр функциональ бүрэлдэхүүн хэсгүүдэд хувааж, хурдан угсрах зориулалтаар газар руу зөөвөрлөж, цаг хугацааны хувьд хэмнэлт гаргах боломжтой.

● Бүтцийн хэлбэр

Нэг давхар төмөр хийцтэй механик цех. Түгээмэл хэрэглэгддэг ган бүтцийн хэлбэр нь портал хүрээ юм. Ган нь хүчтэй даацтай бөгөөд том краны ажиллагааг дэмждэг. Нэмж хэлэхэд,

● Захиалгат дизайн

1. Краны системээр тоноглогдсон байх ёстой: Хэдэн тонноос хэдэн зуун тонн хүртэл жинтэй материал, хэв, бэлэн бүтээгдэхүүнийг өргөх зориулалттай цахилгаан өргүүр буюу гүүрэн кран (кран)-ыг нааш цааш хөдөлгөх боломжийг олгодог ган краны дам нуруу нь үйлдвэрийн баганын дагуу тавигдсан.

2. Логистик ба талбайн хуваагдал: Дотоод талбайг ихэвчлэн түүхий эдийн талбай, зүсэх талбай, боловсруулах талбай, гагнуур/угсрах талбай, бэлэн бүтээгдэхүүний талбай гэж хуваадаг бөгөөд зориулалтын логистикийн сувгуудаар тоноглогдсон байдаг.

3. Байгаль орчинд дасан зохицох чадвар: Гагнуур, будах зэрэг үйл явц нь агааржуулалт сайтай, тоосжилт, гэрэлтүүлэг шаарддаг. Ган хийц нь том талбайтай дээврийн цонхтой, хажуугийн цонхтой эсвэл агааржуулалтын агаарын цамхаг суурилуулж болно.

Манай брэндийн хамтын ажиллагааны тохиолдлууд

Шаньдун мужийн Вэйфан хотод төвтэй Weichai Rayvo Smart Agriculture Technology Co., Ltd нь Шаньдун хүнд үйлдвэрийн групптэй нэгдмэл байдаг. Энэ бол Хятад дахь өндөр зэрэглэлийн хөдөө аж ахуйн тоног төхөөрөмж, хөдөө аж ахуйн иж бүрэн ухаалаг шийдлүүдийн хамгийн том нийлүүлэгч юм. Тус компани нь 2004 онд байгуулагдсан бөгөөд өмнө нь Foton Rayvo, Rayvo Heavy Industry гэгддэг. Одоогоор 10,000 гаруй ажилтантай бөгөөд 2024 онд ойролцоогоор 17.4 тэрбум юанийн орлого олох төлөвтэй байна. Түүний бизнес нь дэлхийн 120 гаруй улс орон, бүс нутгийг хамардаг. Үндсэн бүтээгдэхүүнд трактор, ургац хураах машин, тариалалт, тариалалт, хөрс боловсруулах машин зэрэг багтана.

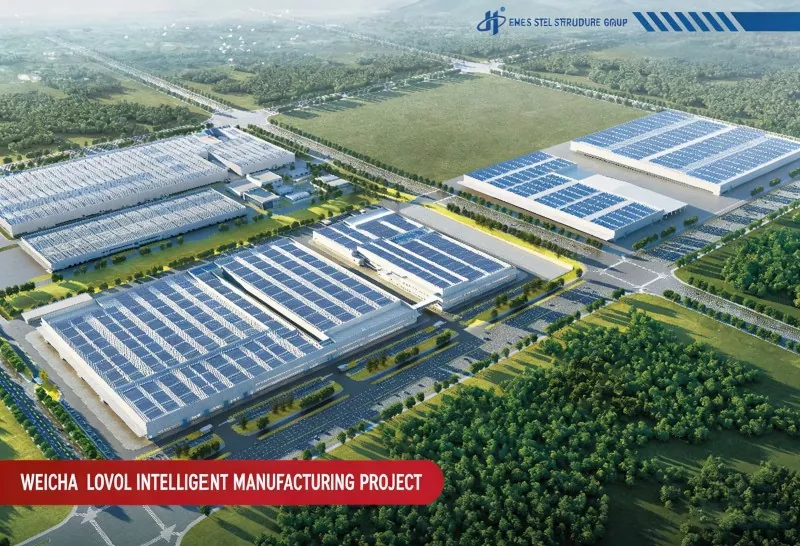

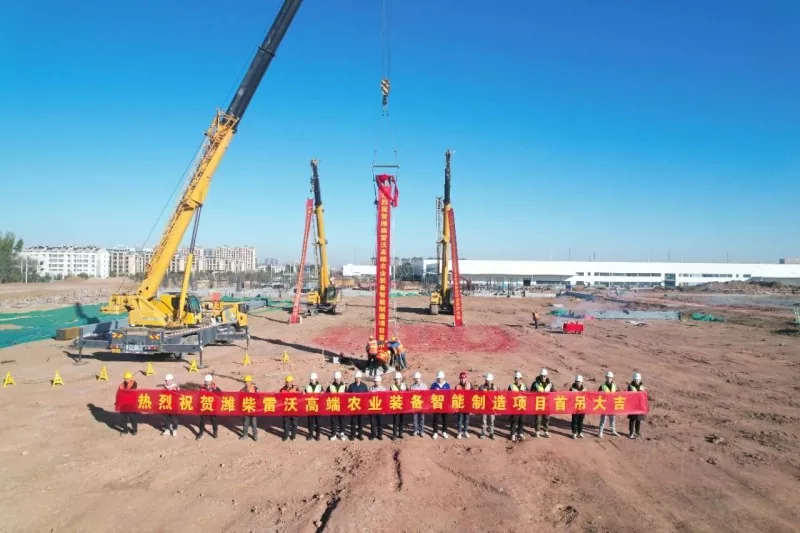

EIHE ган бүтэц компанийн барьсан Вэйчай Райво компанийн өндөр зэрэглэлийн хөдөө аж ахуйн тоног төхөөрөмжийн ухаалаг үйлдвэрлэлийн төслийн том морины хүчин чадалтай угсралтын хамтарсан үйлдвэр нь Шаньдун мужийн Вэйфан хотын Санжяо замын зүүн талд, Баотонг гудамжны хойд талд байрладаг. Энэ нь эцсийн угсралт, туршилтын үйлдвэрлэлийн цех, будгийн цех, гагнуурын цех, тоног төхөөрөмжийн өрөө, цехийн туслах өрөөнөөс бүрдэнэ. Барилгын суурь талбай нь 105,003.62 метр квадрат, барилгын талбай нь 116,946.31 метр квадрат юм. Барилга нь нэг давхар бүтэцтэй (хэсэгчилсэн хоёрдугаар давхартай), өндөр нь 17.50 метр юм.

Бүтээгдэхүүний сав баглаа боодол, тээвэрлэлт

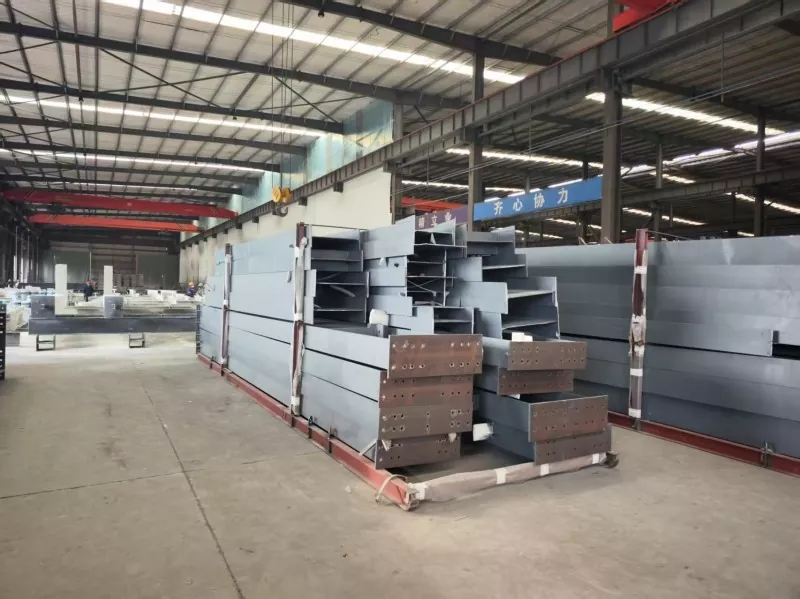

● Сав баглаа боодол

Ган каркасан механик үйлдвэрлэлийн үйлдвэр нь олон тооны барилгын эд ангиудтай. Далайн тээвэрлэлтийн явцад эд ангиудыг тараахаас сэргийлэхийн тулд бид эд ангиудыг тусгайлан хийсэн савлагааны хайрцагт овоолно. Эдгээр хүрээ нь зөвхөн эд ангиудыг засахаас гадна ачаа тээвэрлэхэд хялбар болгодог.

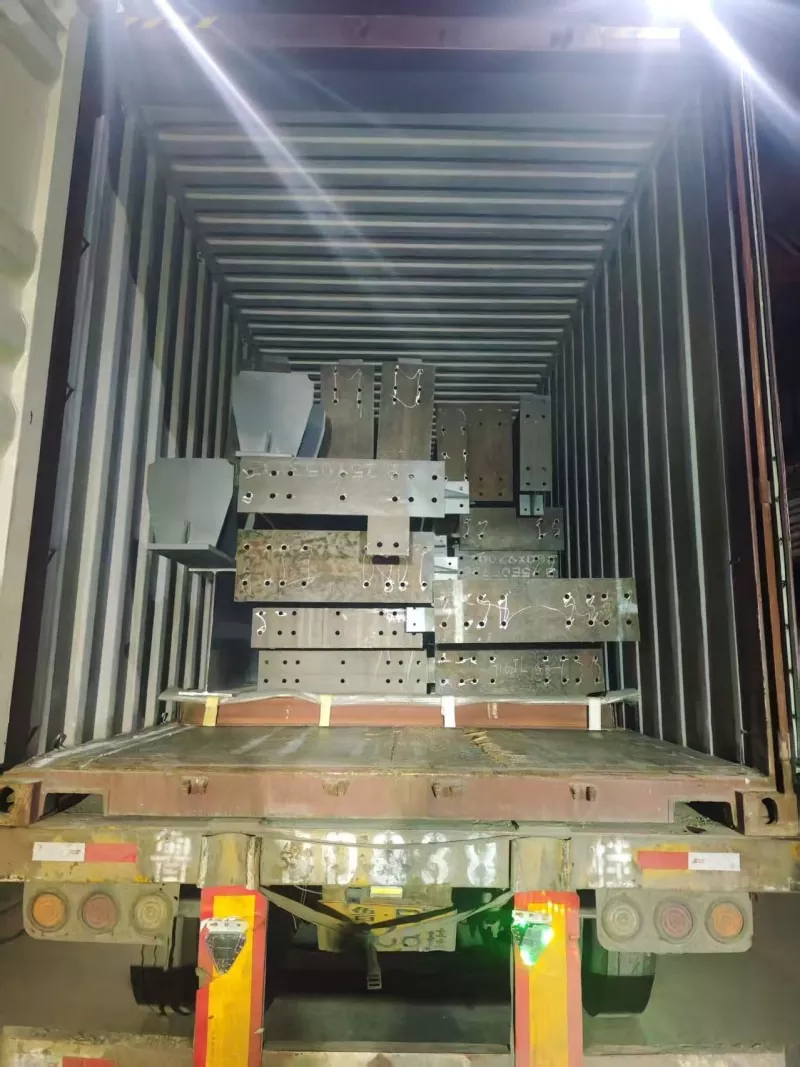

● Хүргэлт

Бидний дэмждэг тээврийн аргуудад далайн тээвэр, төмөр замын тээвэр, агаарын тээвэр орно. Хүргэлтийн аргыг үйлчлүүлэгчийн шаардлагын дагуу сонгож болно. Хамгийн түгээмэл хэрэглэгддэг арга бол далайн тээвэр юм. Бид савласан бүрэлдэхүүн хэсгүүдийг саванд хийж болно.

Параметр (Үзүүлэлт)

Түгээмэл асуултууд

1. Ган каркасан механик үйлдвэрлэлийн үйлдвэрийн барилга яагаад бетон бүтээцээс илүү ган хийцийг ашиглахыг илүүд үздэг вэ?

Учир нь бетон бүтээцийн бат бөх чанар нь төмөр хийцтэй харьцуулахад тийм ч сайн биш юм. Салхины эсэргүүцэл ба газар хөдлөлтийн шинж чанар нь ган хийцтэй харьцуулахад бага байдаг. Түүгээр ч зогсохгүй төмөр хийцийг барих хурд нь бетон хийцтэй харьцуулахад 30% -иар илүү байдаг нь барилгын хугацааг богиносгодог.

2. Энэ төрлийн үйлдвэрийн барилгын ердийн эдийн засгийн үргэлжлэх хугацаа хэд вэ? Хамгийн их боломжит хугацаа хэд вэ?

Эдийн засгийн зай нь ерөнхийдөө 24-30 метр юм. Энэ хүрээнд гангийн хэрэглээ, суурийн өртөг, орон зайн ашиглалт зэрэг нь хамгийн оновчтой. Портал ферм эсвэл ган фермийг ашиглах үед нэг зай нь 36-42 метр хүртэл хүрч чаддаг. Гэсэн хэдий ч 36 метрээс хэтэрсэн тохиолдолд краны дам нуруу, дээврийн фермийн зардал мэдэгдэхүйц нэмэгдэх тул тусгай судалгаа хийх шаардлагатай.

3. Дээвэр нь гэрэлтүүлэг, агааржуулалтаар тоноглогдсон байх ёстой юу? Үүнд хэрхэн хүрэх вэ?

Үүнийг хийх ёстой. Механик боловсруулалт, гагнуур, шүрших үйл явц нь дулааныг гадагшлуулахын тулд байгалийн гэрэлтүүлэг, яндан шаарддаг. Нийтлэг практик нь дараах байдалтай байна.

● Гэрэлтүүлэг: Дээвэр нь FRP гэрэлтүүлгийн туузаар хучигдсан (дээврийн талбайн 5% -иас 10% -ийг эзэлдэг), эсвэл нарны хавтангийн дээврийн цонхыг ашигладаг.

● Агааржуулалт: Агааржуулалтын нүх (агааржуулалтын дээврийн цонх) нь дээврийн нурууны дагуу тавигдсан эсвэл цахилгаангүй сэнс суурилуулсан; маш их бохирдолтой цехүүдийн хувьд механик яндангийн системийг нэмж оруулах шаардлагатай.
