Газар дээрх ган бүтээцийн угсралт + Өргөх байгууламжийн салшгүй ажлын явц + Гол анхаарах зүйлс

Танилцуулга:ондтөмөр хийц бүтээц, "Газрын угсралт + хүнд краны салшгүй өргөх" (бүтэцийг газар дээр бүрэн угсарч, хүнд өргөгч кран ашиглан нэг нэгжийн байрлалд өргөх) нь өнөөдөр хамгийн хэмнэлттэй, аюулгүй, чанарын хяналттай барилгын аргуудын нэг юм.

"Өндөр уулын сул угсралт" (агаарт өндөрт эд ангиудыг хэсэг хэсгээр нь угсрах) -тай харьцуулахад энэ арга нь өндөрт аюултай ажлыг эрс багасгаж, гагнуурын согогийн хэмжээг бууруулж, бүтцийн хэв гажилтыг үр дүнтэй хянадаг. Гэсэн хэдий ч энэ нь газрын талбайг сайтар бэлтгэх, угсрах төхөөрөмжийг өндөр нарийвчлалтай тохируулах, өргөх инженерийн нарийн тооцоолол, газар дээрх өөгүй дохиолол, тушаалыг шаарддаг.

Доорх нь иж бүрэн, стандартчилсан техникийн гарын авлага юмгазар дээрх төмөр хийцугсрах ба салшгүй өргөх төхөөрөмж - тодорхой ажлын урсгал, практик, энгийн техникийн шаардлагууд бүхий бүтэцтэй.

I. Барилгын аргын үндсэн тойм

Барилга угсралтын ажлын явцын логик: Үйлдвэрийн ган эд ангиудыг хэсэг хэсгээр нь угсарч → Газар дээр нь газар дээр нь угсрах → Гагнуурын засвар, гагнуурын үзлэг (NDT) & будаг шүргэх → Нэг хэсэг салшгүй өргөгчийг байрлалд оруулах → Бэхэлгээ ба бүтцийн уялдаа холбоо.

Гол давуу тал

•  Бүтэн хугацаанд газар дээр суурилсан ажил: Анхдагч үйл ажиллагаа нь газар дээр хийгдэж, уналтын эрсдэл болон өндөр уулын аюулыг эрс багасгадаг.

•  Хянаж болох чанар: Угсрах, гагнах, тэгшлэх ажлыг тогтвортой, хүртээмжтэй газрын орчинд хийж, өндөр нарийвчлал, барилгын чанарыг баталгаажуулдаг.

•  Барилгын өндөр бүтээмж: Өндөр уулын гагнуур болон боолтыг багасгаж, барилгын явцыг ихээхэн хурдасгадаг.

Хязгаарлалтууд

•  Том угсралтын талбай шаардлагатай: Газар дээр нь угсрахад өргөн, тэгш, сайн нягтаршсан газар шаардлагатай.

•  Хүнд тоног төхөөрөмж ба хатуу шалгалт: Өндөр тоннын даацтай өргөгч кран, өргөх нөхцөл, хөрсний даацын нарийн инженерийн тооцоо шаарддаг.

Холбогдох хувилбарууд

Нээлттэй талбайн төмөр хийц барих, тухайлбал, том дамжлагатай ган ферм, дээврийн ган модуль, олон дамжлагатай ган хүрээ, хүнд даацын краны дам нуруу зэрэг.

II. Стандартчилагдсан барилгын ажлын урсгалыг дуусгах

Стандарт процессын урсгал: Барилга угсралтын бэлтгэл → Талбайг тэгшлэх, нягтруулах → Угсрах төхөөрөмж суурилуулах, хүлээн авах → Бүрэлдэхүүн хэсгүүдийг хүлээн авах, дахин шалгах → Газар угсрах → Гагнуурын ажил → Гагнуурын туршилт (NDT) ба зэврэлтээс хамгаалах будаг шүргэх → Өргөх төхөөрөмж → Өргөх төхөөрөмж Өргөх → Байршлын нарийн тохируулга ба түр бэхэлгээ → Сүлжээний тэнхлэг ба өндрийг дахин шалгах → Байнгын холболт ба бэхэлгээ → Арматурыг зайлуулах → Төсөл хүлээн авах → Угсрах хэрэгсэл буулгах

1. Барилгын эхний шатны бэлтгэл (Хамгийн чухал алхам)

Хэрэв урьдчилсан бэлтгэл хангалтгүй бол угсрах, өргөх явцад бүтцийн хэв гажилт, хөмрөх, хэмжээсийн алдаа зэрэг асуудал амархан гарч ирдэг. Эдгээр 4 үндсэн ажил дээр анхаарлаа төвлөрүүл:

•  Эхлээд төлөвлө: Өргөх зориулалтын схемийг бэлтгэ. Өндөр эрсдэлтэй, маш чухал үйл ажиллагааны хувьд шинжээчийн дүгнэлт, албан ёсны зөвшөөрөл заавал байх ёстой. Краныг ажиллуулах нөхцөл, гишүүдийн ачаалал, газрын даац, өргөх цэгийн ачааллын нарийвчилсан инженерийн тооцоог хийж гүйцэтгэнэ.

•  Материал ба баримт бичгийн баталгаажуулалт: Үйлдвэрийн тохирлын гэрчилгээ, тээрмийн туршилтын тайлан (MTR), үйлдвэрийн үл эвдэх сорил (NDT) бүртгэл, хэмжээст баталгаажуулалтын хуудсыг шалгана. Тохиромжгүй бүрэлдэхүүн хэсгүүдийг ажлын талбарт оруулахыг хатуу хориглоно.

•  Талбайн байршлын төлөвлөлт: Бүрэлдэхүүн хэсгүүдийг хадгалах, газар угсрах ажил, краны хөдөлгөөн/хавчны байрлалыг тусад нь тодорхойлох. Зөөлөн хөрстэй суурийн хувьд урьдчилан ухаж, хатуу дүүргэгчээр солих, нягтруулж, хатуу хучилт хийх.

•  Аюулгүй ажиллагааны зааварчилгаа: Гагнуурчин, кранчин, дохиочин, арматурчин зэрэг нь хүчинтэй мэргэшлийн гэрчилгээтэй байх ёстой. Бүх ажилчдад аюулгүй байдал, техникийн зааварчилгааг сайтар зохион байгуулж, хувь хүний ​​үүрэг хариуцлага, аюулгүй байдлын хоригийг тодорхой болгох.

2. Угсрах төхөөрөмж суурилуулах ба хүлээн авах

Угсрах хэрэгсэл (газрын тулгуур хүрээ) нь угсралтын нарийвчлалд зайлшгүй шаардлагатай. Санамсаргүй угсрах эсвэл стандартын бус, түр зуурын хүрээ хийхийг хатуу хориглоно!

•  Стандарт хийцийн ган ашиглах: Ачаалсны дараа хөрсний суулт, бүтцийн хазайлт, сэгсрэхээс сэргийлж, зохих хатуулаг, тогтвортой байдлыг хангахын тулд үндэсний стандарт ган хэсгүүдийг ашиглан бэхэлгээ хийнэ.

•  Нарийвчилсан тохируулга ба байрлал: Хөтөч шугамыг зөв байрлуулах; торны тэнхлэг, өндөр, тэгш байдлыг хатуу хянах. Том зайтай эд ангиудын хувьд үйлчилгээний ачааллын дор ирээдүйн унжилтаас сэргийлэхийн тулд дизайны үзүүлэлтийн дагуу урд талын камерт (зориуд дээш чиглэсэн муруй) барина.

•  Зориулалтын хяналт, бүртгэл: Түлшний тохируулга дууссаны дараа тусгай хяналт шалгалтыг хийх ёстой. Бүх хэмжээст, өндөр, тэгш хэмжилтийг бүртгэж архивлана. Залгуурыг зөвхөн албан ёсоор гарын үсэг зурсны дараа ашиглах боломжтой

3. Бүрэлдэхүүн хэсгүүдийн хүргэлт ба газрын угсралт

Газрын угсралт нь бүтцийн ерөнхий чанарыг хянах гол үйл явц юм. Нарийвчилсан хяналт чухал:

•  Бүрэлдэхүүн хэсгүүдийн үзлэг: Бүрэлдэхүүн хэсэг бүрийг ирсний дараа харагдах байдал, тээвэрлэлтийн хэв гажилт, хамгаалалтын бүрээс, боолтны нүхний тэгш байдлыг шалгана. Бага зэргийн хэв гажилтыг угсрахаас өмнө тэгшлээд засаарай.

•  Жигийн байрлал, тохируулга: Бүрэлдэхүүн хэсгүүдийг холбогч дээр суулгасны дараа гидравлик залгуур болон холбогч кабелийг ашиглан зай, тэнхлэгийн шугам, өндөрлөг, язгуурын завсар (холбох завсар) болон босоо байрлалыг нарийн тааруулж, хатуу хяна.

•  Мэргэшсэн гагнуурчдын наалдамхай гагнуур: Мэргэшсэн гагнуурчид наалдамхай гагнуур хийх ёстой (түр зуурын гагнуур). Гагнуурын урт ба булангийн хөлний хэмжээ нь сүвэрхэг, хагарал болон бусад гагнуурын дутагдлаас сэргийлж, техникийн стандартад нийцсэн байх ёстой.

•  Тэгш хэмтэй гагнуур ба стресс тайлах: Албан ёсны гагнуур нь "тэгш хэмтэй гагнуур" ба "арын шаттай гагнуур" (богино ээлжлэн гагнуур) зарчмуудыг чанд мөрдөж, дулааны стрессийг жигд гаргаж, эвдрэлийг багасгах ёстой. Зузаан ган хавтангийн хувьд урьдчилан халаах болон хөндлөн огтлолцох температурын хяналтыг чанд мөрдөнө.

•  Ассемблейн дараах баталгаажуулалт: Угсарч дууссаны дараа инженерийн код болон дизайны зурагт бүрэн нийцэж байгаа эсэхийг баталгаажуулахын тулд ерөнхий хэмжээс, камберийн утга, хажуугийн шулуун байдлыг сайтар дахин хэмжинэ.

4. Гагнуурын үзлэг, зэврэлтээс хамгаалах будаг шүргэх

• Үл үл эвдэх сорилт (NDT): Хэт авианы шинжилгээ (UT) эсвэл радиографийн туршилтыг (RT) дизайны тодорхойлолтын дагуу хийнэ. Шаардлага хангаагүй аливаа гагнуурыг бүрэн ухаж, дахин гагнаж, 100% шаардлага хангах хүртэл дахин туршиж үзэх шаардлагатай.

•  Гагнуур цэвэрлэх, дахин будах: Гагнасан үеийг гөлгөр нунтаглаж, зэв, шаар, цацралтыг арилгаж, зэврэлтээс хамгаалах праймер болон өнгөлгөөг нэн даруй түрхэж, хамгаалалтын бүрхүүлийн системийг тасралтгүй, бүрэн бүтэн болгоно.

•  Гадаргуу хамгаалалт: Өндөр бат бэхтэй боолттой үрэлтийн контакт гадаргуу, боолтны нүх, эцсийн будагны давхаргыг гагнуурын цацрал, тос/тосны бохирдол, механик зураасаас хамгаална.

5. Өргөх цэгүүд ба бэхэлгээний сонголт

Өргөх аюулгүй байдлын үндсэн дүрэм: Өргөх цэгүүдийг зөвшөөрөлгүйгээр хэзээ ч бүү өөрчил, тохирохгүй бэхэлгээг хэзээ ч бүү холь, эд ангиудыг зохисгүй хүчинд бүү ав.

•  Зориулалтын өргөх чихэвч ашиглах: Урьдчилан боловсруулсан, үйлдвэрт боловсруулсан өргөх чихийг үргэлж ашиглаарай. Түр зуурын өргөх цэгүүдэд зөвшөөрөлгүй газар дээр нь гагнуур эсвэл цооног өрөмдөхийг хатуу хориглоно. Бүх өргөх чихний гагнуур нь 100% NDT шалгалтанд хамрагдах ёстой.

•  Эрчим хүчний хүчин чадлын тооцоо: ган татлага, дөнгө, өргөх дүүгүүрийг тооцоолсон ачаалалд тулгуурлан, динамик ачааллын аюулгүй байдлын хүчин зүйлсийг харгалзан сонгоно. Хэт ачаалал өгөхийг хатуу хориглоно.

•  Булангийн хамгаалагч: Төмөр утсыг таслах, гэмтээхгүйн тулд ган элементүүдийн бүх хурц өнцөг болон ирмэгүүдэд булангийн хамгаалалтыг (зөөлрүүлэгч/ирмэгийн хамгаалалт) суулгана.

•  Түр бэхлэлт: Өргөх үед мушгирах, гулзайлгах, орон нутгийн хэв гажилтаас сэргийлэхийн тулд бүтцийн хувьд нарийхан эсвэл нимгэн ханатай хэсгүүдэд (урт фермүүд гэх мэт) түр зуурын бэхэлгээний тулгуур/гишүүд нэмнэ.

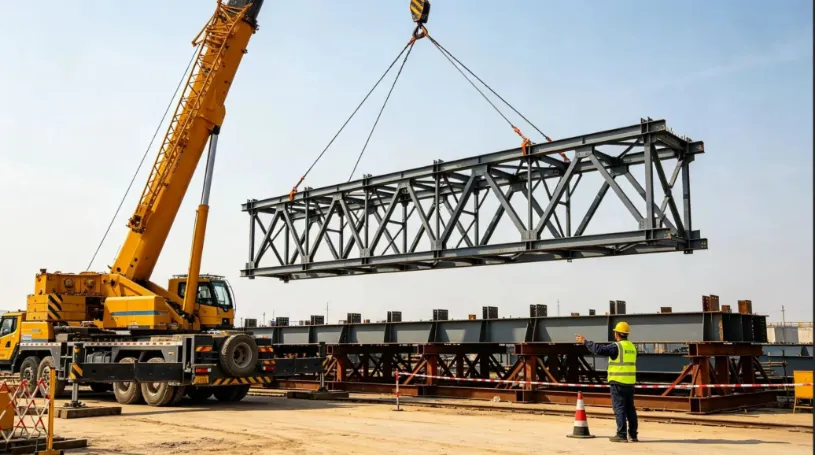

6. Туршилтын туршилт (Хэзээ ч алгасаж болохгүй)

Туршилтын лифт нь өргөлтийн ослоос хамгаалах эцсийн хамгаалалтын хаалт юм.

•  Өргөх ба зөөвөрлөх: Бүрэлдэхүүнийг угсрах бэхэлгээнээс 200–300 мм-ийн зайд жигд өргөж, 5-10 минутын турш агаарт өлгөөтэй байлгана.

•  Иж бүрэн үзлэг: Өргөх цэгийн ачааллын нөхцөл, бэхэлгээний хэв гажилт, ерөнхий болон орон нутгийн гишүүдийн хазайлт, краны тогтвортой байдал, тулгууруудын доорхи суулт, бэхэлгээний аливаа саад тотгор, түгжрэл зэргийг сайтар шалгана уу.

•  Хэвийн бус байдлыг нэн даруй бууруулах: Хэрэв ямар нэгэн ер бусын чимээ шуугиан, бүтцийн гажуудал, эсвэл хэт их хөрсний суулт ажиглагдвал бүрэлдэхүүн хэсгийг буцаан бэхэлгээ рүү нэн даруй буулгана. Албан ёсны өргөлтийг зөвхөн залруулах арга хэмжээ батлагдсаны дараа үргэлжлүүлж болно.

7. Бүрэн угсралтыг өргөх, байрлуулах, түр бэхлэх

•  Нэгдсэн ганц хүний ​​дохиолол: Үйл ажиллагааг нэг томилогдсон дохионы командлагч стандартчилагдсан гар дохио болон дуут команд ашиглан удирдан явуулах ёстой. Олон хүн дохио өгөх, эмх замбараагүй ажиллагаа явуулахыг хатуу хориглоно.

•  Тогорууны гөлгөр хөдөлгөөн: Өргөх, эргүүлэх (дүүжин) болон хөөргөх (бумны цохилт) бүх хугацаанд жигд бөгөөд удаан байх ёстой. Гэнэтийн зогсолт, огцом эргэлт, цохилтоос зайлсхий. Газрын багийнхан бүрэлдэхүүн хэсгийн чиг баримжааг тогтворжуулах, одоо байгаа байгууламжуудтай мөргөлдөхөөс урьдчилан сэргийлэхийн тулд тэмдэглэгээний шугам (хөтөч олс) ашиглах ёстой.

•  Байрлал тогтоох, Түр зуурын дэмжлэг: Байнгын тулгуур дээр суусны дараа торны тэнхлэг, өндөр, босоо шугамыг нарийн тааруулна. Түр зуурын тулгуурыг нэн даруй суулгаж, залуу кабелийг чангална.

•  Аюулгүй байдлын үндсэн улаан шугам: Краны дэгээг хэзээ ч салгаж болохгүйган бүтэцтогтвортой, бие даасан бүтцийн тогтолцоог бүрдүүлдэг.

8. Байнгын холболт, өнгөлгөөний ажил

•  Нэгдүгээрт өндөр бат бэх боолт: Өндөр бат бэх боолтыг нэн тэргүүнд тавина. Хоёр үе шаттай чангалах дарааллыг чанд дагаж мөрдөнө: "Анхны чангалах → Эцсийн эргүүлэх хүчийг чангалах". Боолтыг алдагдуулах, суллах эсвэл хэт эргүүлэхээс сэргийлж эцсийн чангалсны дараа боолт бүрийг тодорхой тэмдэглэнэ.

•  Газар дээр залгах гагнуур: Олон дамжлагатай давхаргад тулга болон залгах гагнуурыг газар дээр нь хийж, дууссаны дараа үл эвдэх туршилтыг (NDT) нэн даруй хийнэ.

•  Бүтцийн ерөнхий дахин хэмжилт: Бүх нийт хэмжээ, өндөрлөг болон хазайлтын утгыг дахин хэмжинэ. Тохиромжтой гэж баталгаажуулсны дараа өргөх хэрэгсэл, түр тулгуур, газар угсрах төхөөрөмжийг аюулгүйгээр буулгана.

•  Бүрх засах, хүлээлгэн өгөх: Нөлөөлөлд өртсөн хэсгийн зэврэлтээс хамгаалах болон галд тэсвэртэй бүх бүрхүүлд хүрч, суурилуулж дуусгана.

III. Газар дээрх чухал урьдчилан сэргийлэх арга хэмжээ (зайлсхийх гол бэрхшээлүүд)

1. Чанарын хяналтын цэгүүдийг угсрах

•  Хатуу бэхэлгээний суурь: Угсрах жигүүрийн доорх газар нь хатуу, нягт, тэгш байх ёстой. Бороотой цаг агаар тэгш бус суурьшихаас сэргийлэхийн тулд зөөлөн хөрс, устай газар дээр угсрах ажлыг хатуу хориглоно.

•  Бөмбөрийн өмнөх хатуу хяналт: Загварын утгуудын дагуу том зайтай гишүүдийн өмнөх камерыг (зориуд дээш чиглэсэн муруй) нарийн тохируулна уу. Угсралтын дараа доошоо унжихаас сэргийлэхийн тулд угсралтын өмнө болон дараа хэмжилтийг давхар шалгана уу.

•  Цаг агаарын хүнд нөхцөлд гагнуурын хязгаарлалт: Хүчтэй салхи, бороо, цас, хүйтэн жавартай үед ил задгай гагнуурыг нэн даруй зогсоо. Гагнуурыг үргэлжлүүлэхийн өмнө чийгтэй ган гадаргууг халаах бамбараар сайтар хатаана.

•  Өндөр бат бэх боолтны үрэлтийн гадаргууг хамгаалах: Боолттой харьцах үрэлтийн гадаргууг хатуу хамгаална. Нунтаглах, газрын тосоор бохирдох, гагнуурт цацагдахыг хатуу хориглоно, гулсалтын коэффициент нь инженерийн стандартад нийцэж байгаа эсэхийг баталгаажуулна.

2. Заавал өргөх аюулгүй байдлын улаан шугам

•  Цаг агаарын хориглолт: Хүч 6 ба түүнээс дээш хүчтэй салхи (салхины хурд ≥ 10.8 м/с), өтгөн манан, аадар бороо, шөнийн гэрэлтүүлэг хангалтгүй үед ачаа өргөхийг хатуу хориглоно.

•  Краны бэхэлгээний тулгуур: Краны тулгуурууд нь краны хазайлтаас сэргийлж хатуу, баталгаатай газар дээрх ачаа хуваарилах зузаан ган хавтангаар бүрэн бэхлэгдсэн байх ёстой.

•  Аюулгүй байдлын хатуу бүс: Кран ажиллах радиус дотор хатуу хаалт болон тодорхой тусгаарлах бүсийг бий болгоно. Зөвшөөрөлгүй хүмүүсийг тухайн газарт нэвтрэх, дамжин өнгөрөх, оршин суухыг хатуу хориглодог.

•  Ээлжийн өмнөх тоноглолын үзлэг: Ажлын ээлж бүрийн өмнө бүх өргөх төхөөрөмж, бэхэлгээний хэрэгсэл, төмөр татлага зэргийг шалгана. Утасны тасархай, хэт элэгдэл, гулзайлгах, хэв гажилт зөвшөөрөгдөх хэмжээнээс хэтэрсэн тохиолдолд нэн даруй солино.

3. Нийтлэг эрсдэл ба урьдчилан сэргийлэх арга хэмжээ

•  Бүрэлдэхүүн хэсгүүдийн хэт их хэв гажилт: Камберын загварыг урьдчилан тохируулж, түр зуурын арматур нэмж, тэгш хэмтэй гагнуурын дарааллыг дагаж, өргөх ачааллын бүрэн байдлыг шалгана уу.

•  Өргөх чихэвч тасрах: Өргөх чихний тусгай хийцийг хийж, 100% NDT шалгалтаар бүрэн нэвт гагнуур хийж, зөвшөөрөгдөөгүй түр өргөх цэгийг хатуу хориглоно.

•  Краны хөрсний суулт эсвэл хазайлт: Газар шороог урьдчилан шалгаж, хатууруулж, тулгуурын доор хүнд ган хавтанг байрлуулж, туршилтын өргөлтийн үеэр хөрсний суултыг хянана.

•  Байршуулсаны дараа бүтцийн тогтворгүй байдал: "Бүтэц бэхлэгдэхээс өмнө краны дэгээг хэзээ ч бүү суллаарай" гэсэн зарчмыг чанд мөрдөж, төмөр утас болон түр зуурын тулгуурыг яаралтай суулгаарай.

•  Стандартгүй өндөр бат бэх боолт: Үрэлтийн контактын гадаргууг хатуу хамгаалж, эргүүлэх хүчийг чангалах стандарт горимыг хэрэгжүүлж, боолт бүрийг шалгаж дууссаны дараа өнгөөр ​​тэмдэглэнэ.

IV. Дүгнэлт

Удирдлагын үндсэн логикгазар дээр нь төмөр хийц угсралтболон салшгүй өргөлтийг дараах байдлаар нэгтгэн дүгнэж болно: газрын нарийн угсралт, хатуу бэхэлгээний удирдлага, өргөлтийн нарийн тооцоо, жигд бөгөөд тогтвортой өргөх, бэхлэхээс өмнө дэгээгээ хэзээ ч суллахгүй байх.

Дөрвөн чухал тулгуур баганыг хатуу удирдан чиглүүлснээр бэхэлгээний чанар, гагнуурын хэв гажилт, өргөх даацын нөхцөл, түр зуурын бүтцийн тогтвортой байдал зэрэг нь барилгын хамгийн нийтлэг согог, аюулгүй байдлын ослоос урьдчилан сэргийлж, том зайтай ган бүтцийн инженерчлэлд найдвартай, найдвартай, үр дүнтэй шийдэл болж чадна.
