Ган хийцийн үйлдвэрийн барилгын зураг төсөл, барилгын ажлын есөн гол цэг

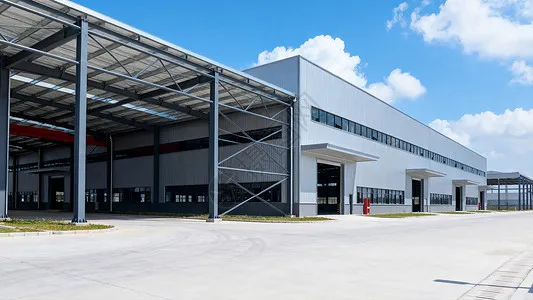

Төмөр хийцийн үйлдвэрийн барилгуудБарилгад хурдан, хөнгөн жинтэй, газар хөдлөлтийг тэсвэрлэх чадвар сайтай, байгаль орчинд ээлтэй тул барилгын инженерчлэлд өргөнөөр хүлээн зөвшөөрөгдсөн. Аж үйлдвэрийн барилга байгууламжийг төлөвлөхдөө тэд илүү хүнд төмөр бетон бүтээцийг аажмаар сольсон.

Хятадад төмөр хийцийг ашиглаагүй удаж байгаа бөгөөд тэдгээрийн нарийвчилсан зураг төсөл, барилгын техникийг боловсруулсаар байна. Хэдийгээр ган хийцтэй аж үйлдвэрийн барилга нь олон давуу талтай боловч ган нь материалын хувьд сул талтай байдаг - жишээлбэл, галд тэсвэртэй, зэврэлтэнд өртөх хандлагатай байдаг. Эдгээр хүчин зүйлсийг зураг төсөл боловсруулах болон барилгын үе шатанд хоёуланг нь харгалзан үзэх шаардлагатай.

I. Ган хийцтэй үйлдвэрийн барилгын гол давуу тал

Товчхондоо дурдсанчлан гол давуу талуудган хийцтэй үйлдвэрийн барилгадараах байдалтай байна. Нэгдүгээрт, барилгын хурдны хувьд: ган эд ангиудыг үйлдвэрт олноор үйлдвэрлэх боломжтой; Барилга нь энгийн бөгөөд угсралт нь хурдан бөгөөд энэ нь барилгын хугацааг ихээхэн богиносгодог. Хоёрдугаарт, өөрийн жингийн хувьд: барилгын бүтцийн жинг ойролцоогоор 30% -иар бууруулах боломжтой; Энэ нь ялангуяа суурийн даац багатай эсвэл газар хөдлөлтийн хамгаалалт өндөртэй газруудад эдийн засгийн хувьд хэмнэлттэй бөгөөд нийт эдийн засаг нь төмөр бетон бүтээцийн системээс илүү байдаг. Эцэст нь байгаль орчныг хамгаалах үүднээс: ган хийц нь байгальд ээлтэй ногоон барилгын системийн гэр бүлд хамаарна; ган нь өөрөө өндөр бат бэх, өндөр үр ашигтай, дахин боловсруулах өндөр үнэ цэнэтэй материал бөгөөд барилгын явцад хэв хашлага шаарддаггүй.

II. Зургийн дизайны ач холбогдол

Зураг нь аливаа төсөлд барилгын үндэс суурь болдог. Төмөр хийцтэй үйлдвэрийн барилгын зураг төслийн үе шатанд барилгын ажлын хэсгийн мэргэжлийн техникч нар хамтарсан зургийн үзлэг хийж, зураг төсөлд “алдаа, дутагдал, зөрчил, дутагдал” байгаа эсэхийг шалгаж, барилгын ажил эхлэхээс өмнө асуудлыг шийдэж, зургийн чанар, хуваарьт үзүүлэх нөлөөллийг аль болох бага байлгах хэрэгтэй. Ган бүтээцийн төслийн хувьд угсралтын үе шат, угсралтын үе шатанд тусдаа барилгын байгууллагын зураг төслийг бэлтгэх шаардлагатай; Үйлдвэрлэлийн үйл явцын баримт бичиг нь үйлдвэрлэлийн үе шатанд байгаа үйл явц, дэд зүйл бүрийн чанарын стандарт, техникийн шаардлага, түүнчлэн бүтээгдэхүүний чанарыг баталгаажуулахын тулд авсан тодорхой арга хэмжээг багтаасан байх ёстой.

III. Бэхэлгээний системийн дизайны зарчим

Барилгын орон зайн төлөв байдлыг хангах, түүний ерөнхий хөшүүн байдлыг сайжруулах, уртааш хэвтээ хүчийг тэсвэрлэх, дамжуулах, элементүүдийн хэт хэв гажилтаас урьдчилан сэргийлэх, шахалтын элементүүдийн уналтаас зайлсхийх, бүтцийн ерөнхий тогтвортой байдлыг хангахын тулд барилгын бүтцийн хэлбэр, краны зохион байгуулалт, цехийн урт, температур, чичиргээ, температур тус бүрийн дагуу найдвартай бэхэлгээний системийг зохион байгуулах шаардлагатай. бүс. Температурын бүс бүрийг дээврийн хажуугийн хэвтээ бэхэлгээтэй уялдуулан байрлуулсан багана хоорондын тогтвортой бэхэлгээний системээр хангасан байх ёстой. Доод баганын бэхэлгээний байрлал нь уртааш хэв гажилтын чиглэлийг тодорхойлох гол хүчин зүйл бөгөөд дулааны стрессийн хэмжээнд нөлөөлдөг; Доод баганын бэхэлгээг температурын бүсийн дунд хэсэгт аль болох ойртуулах ёстой бөгөөд ингэснээр краны дам нуруу зэрэг уртааш элементүүд нь температурын өөрчлөлтийн үед хоёр үзүүрт чөлөөтэй өргөжиж, агших боломжтой болно. Температурын бүс богино байх үед доод баганын бэхэлгээний нэг багцыг ерөнхийдөө голд нь байрлуулна. Гэсэн хэдий ч, температурын бүс нь 150 м-ээс урт байвал уртын хөшүүн байдлыг хангахын тулд доод баганын хоёр багц бэхэлгээг бүс дотор суурилуулах шаардлагатай; Тэдгээрийг аль болох температурын бүсийн гуравны дунд хэсэгт байрлуулах ёстой бөгөөд хэт их дулааны дарамтаас зайлсхийхийн тулд хоёр багцын хоорондох төвөөс төв хүртэлх зай нь 72 м-ээс хэтрэхгүй байх ёстой.

IV. Газар хөдлөлтийн зураг төслийн гол цэгүүд

Төмөр хийцтэй үйлдвэрийн барилгын газар хөдлөлтийн зураг төслийг хийхдээ дараахь зүйлийг анхаарч үзэх хэрэгтэй. Нэгдүгээрт, ерөнхий төлөвлөлтийн хувьд барилга байгууламжийн масс ба хөшүүн байдлыг жигд хуваарилах ёстой бөгөөд ингэснээр барилга нь жигд ачаалалтай, зохицуулалттай хэв гажилттай байх ёстой; тэгш бус хөшүүн чанар нь газар хөдлөлтийн гүйцэтгэлд таагүй нөлөө үзүүлдэг тул зайлсхийх хэрэгтэй. Хөндлөн байгууламжийн хувьд гангийн даацын гүйцэтгэлийг бүрэн ашиглаж, хөндлөн хэв гажилтыг багасгахын тулд хөшүүн хүрээ эсвэл дээврийн фермийг баганатай хатуу холбосон хүрээ авах шаардлагатай. Хоёрдугаарт, ган хийцтэй барилгууд ихэвчлэн гишүүдийн хүч чадал хангалтгүйгээс биш, харин гишүүд тэврэлтээс болж бүтэлгүйтдэг; Иймээс барилгын ерөнхий тогтвортой байдлыг хангах сайн зохион байгуулалттай бэхэлгээний систем нь онцгой чухал юм. Эцэст нь газар хөдлөлтийн үед бага мөчлөгийн ядаргаа үүсдэг бөгөөд түүний барилга байгууламжид үзүүлэх нөлөөллийг зураг төсөлд анхаарч үзэх хэрэгтэй. Бүтцийн холболтын зураг төсөл нь бүтцийн элементүүдийн бүрэн хэсгийн уналтаас өмнө үе мөчний эвдрэл гарахгүй байх ёстой; гишүүд газар хөдлөлтийн энергийг бүрэн шингээж, газар хөдлөлтийн хүчин чадлаа хөгжүүлэхийн тулд хуванцар шатанд орохыг зөвшөөрөх ёстой.

V. Дулаан ба галд тэсвэртэй дизайны ач холбогдол

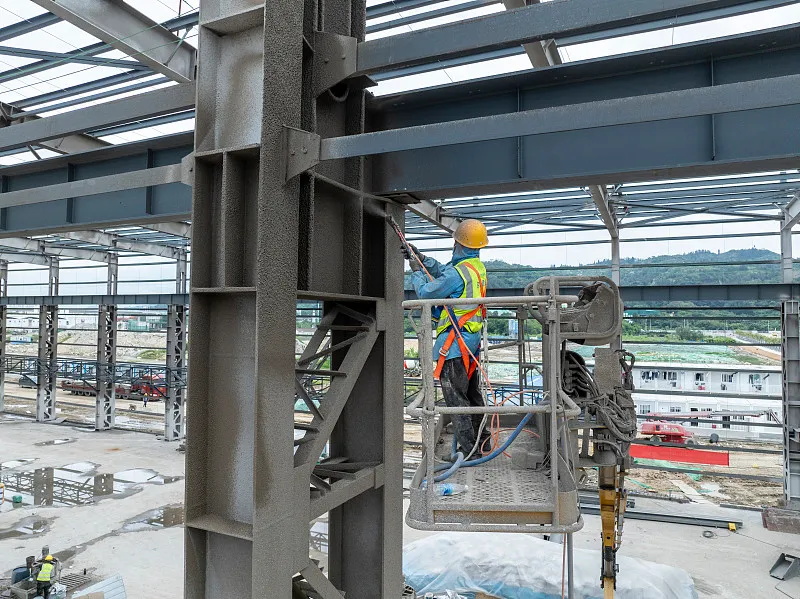

Төмөр хийцтэй үйлдвэрийн барилгагал тэсвэрлэх чадвар муутай. Ганыг 100 ° C-аас дээш халаахад суналтын бат бэх буурч, температур нэмэгдэх тусам уян хатан чанар нь нэмэгддэг. Ойролцоогоор 250 ° C-ийн температурт гангийн суналтын бат бэх бага зэрэг нэмэгдэж, уян хатан чанар нь буурдаг - энэ үзэгдлийг хөх хэврэгшил гэж нэрлэдэг. 250 хэмээс дээш температурт ган мөлхөж эхэлдэг. Ойролцоогоор 500 ° C-ийн температурт гангийн бат бөх чанар маш бага унадаг тул ган бүтэц нь нурж болзошгүй. Тиймээс, ган хийцийн гадаргуугийн температур 150 ° C-аас хэтрэх бүрд дулаан тусгаарлалт, галаас хамгаалах загвар (ихэвчлэн халуунд тэсвэртэй, галаас хамгаалах бүрээсийг хэрэглэх замаар хийгддэг) байх ёстой.

-ийн барилгын ажилдган хийцтэй үйлдвэрийн барилга, олон практик асуудал үүсдэг; Энд бид зөвхөн хамгийн алдартайг нь шинжилдэг.

VI. Барилга угсралтын явцад зангуу боолтыг суулгах

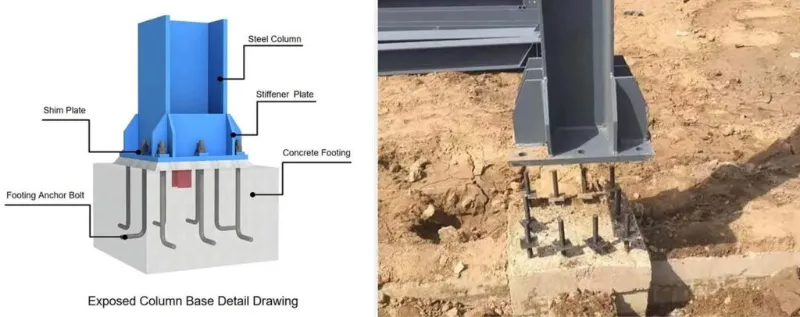

Анкер боолтыг сайтар суурилуулсан эсэх нь ган хийцтэй үйлдвэрлэлийн барилгын тогтвортой байдлын үндэс суурь гэж хэлж болно. Зангуу боолтны нарийвчлал нь ган бүтцийн байрлалд шууд нөлөөлдөг. Анкер боолтыг нарийн нарийвчлалтайгаар суулгасан байх ёстой: тэнхлэгийн хазайлт ±2.0 мм, өндөр нь ±5.0 мм. Баганын зангуу боолтыг суурилуулахын өмнө хэвтээ хяналтын сүлжээний тэнхлэг бүрийг баганын суурийн дээд гадаргуу дээр буулгаж, боолтыг суурилуулах нарийвчлалыг баталгаажуулахын тулд гогцоог хаах; дараа нь тэнхлэгүүдийн дагуу баганын гадна ирмэгийг тэмдэглэнэ. Баганын зангуу боолтны тулгуур хүрээ (хэрэгсэх) бэхлэгдсэний дараа шаардлагатай өндрийг ган хоолойн хүрээ рүү шилжүүлнэ.

VII. Өргөх үед урьдчилан сэргийлэх арга хэмжээ

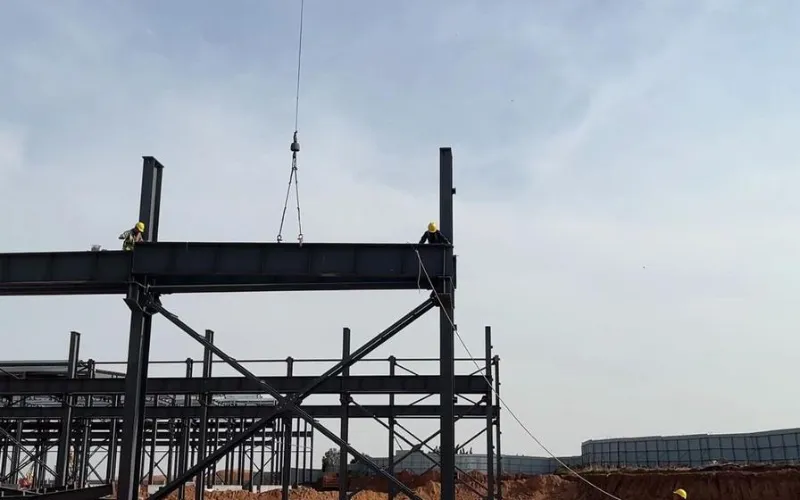

Урьдчилан сэргийлэх гол арга хэмжээ нь дараах байдалтай байна. Нэгдүгээрт, баганын хөлийн суурь хавтан ба зангуу боолтны гол шугам дээр хөндлөн голын шугамыг тэмдэглэж, баганын суурийн зүсэлтийн нүхийг цэвэрлэнэ; ган баганыг байрлуулсны дараа түүний өндрийг тохируулж, самарыг чангална. Хоёрдугаарт, нэг хэсэгт ган багана босгосны дараа баганын ерөнхий тогтвортой байдлыг хангаж, ган дам нурууг өргөх үед хэв гажилтаас урьдчилан сэргийлэхийн тулд бэхэлгээний саваа (холбогч элементүүд) суурилуулна. Төгсгөлд нь ган дам нурууг өргөх: агаарт хос дам нурууг холбож, өндөр бат бэх боолтны эхний чангалах ажлыг гүйцэтгэх; Эхний цацрагийг нэг тал руу хазайлгахаас сэргийлж дөрвөн утастай бэхэлсэн байх ёстой.

VIII. Кран туяаны системийг суурилуулахад тулгарч буй бэрхшээлүүд

Барилга угсралтын явцад краны дам нурууг техникийн шаардлагад нийцүүлэн тулгуур баганан бэхэлсэн булангаас хатуу суурилуулах ёстой. Багана хоорондын бэхэлгээг суурилуулж, холбосны дараа энэ нь харьцангуй тогтвортой орон зайн хөшүүн байдлын нэгжийг үүсгэдэг; Энэ булангаас суурилуулах нь илүү аюулгүй бөгөөд краны дам нурууг угсрах нь баганын босоо байдалд нөлөөлөхгүй. Суурилуулалтын явцад жийргэвчний хавтанг эцсийн огтлолын том хазайлттай краны дам нурууны доор байрлуулна; краны дам нурууны системийг тохируулсны дараа эдгээр хаалтуудыг гагнаж гагнаж, дам нурууг урьдчилан тогтоосон байрлалын шугамын эсрэг нарийн тэгшлэх ёстой. Тоормосны системийг зөвхөн краны дам нурууг тохируулж, зассаны дараа албан ёсоор холбох ёстой. Тоормосны хавтанг өндөр бат бэх боолтоор краны дам нуруунд, гагнуурын тусламжтайгаар туслах фермтэй холбоход дараалал нь чухал юм: эхлээд тоормосны хавтанг өндөр бат бэх боолтоор краны дам нуруутай холбож, эхний чангалах ажлыг гүйцэтгэнэ; дараа нь туслах фермийг тохируулах, тоормосны хавтан дээр наалдамхай гагнуур хийх, өндөр бат бэх боолтыг эцсийн чангалах ажлыг гүйцэтгэх; эцэст нь туслах фермийн тоормосны хавтанг гагнах. Өндөр бат бэх боолтыг чангалах, тоормосны хавтанг гагнах ажил хоёулаа хавтан дээрх дотоод даралтыг бууруулахын тулд хавтан бүрийн төвөөс хоёр ирмэг хүртэл явагдах ёстой.

IX. Ган эд ангиудыг овоолох

Барилга угсралтыг хөнгөвчлөхийн тулд ган эд ангиудыг газар дээр нь ирсний дараа боломжийн байдлаар овоолсон байх ёстой. Зарчмууд нь: нэн даруй угсрахад шаардлагатай эд ангиудыг өргөх дарааллын дагуу шууд газар дээр нь овоолсон байх ёстой - өргөх нь эхлээд дээр нь, дараа нь өргөх нь доор байрладаг; яаралтай шаардлагагүй бүрэлдэхүүн хэсгүүдийг сайтаас гадуур түр хугацаагаар хадгалах ёстой. Оволохдоо багана, дам нурууг тусад нь байлгаж, тэнхлэгээр нь давхарлана. Хадгалах талбайг томилогдсон ажилтнууд удирдаж байх ёстой; Бүрэлдэхүүн хэсгүүдийг нийлүүлэлтийн шаардлага, нийлүүлэлтийн жагсаалттай харьцуулан тооцож, бүртгэлийг бүртгэх ёстой. H-хэсгийн гишүүдийг босоо байрлалд хадгалах ёстой, хэзээ ч хавтгай биш. Бүрэлдэхүүн хэсэг бүрийг дор хаяж хоёр цэг дээр дэмжих ёстой; тулгуур цэгүүд нь гишүүний төгсгөлөөс долооны нэг орчим зайд байрлах ёстой. Давхаргад овоолохдоо гурваас илүүгүй давхарга хийхийг зөвшөөрдөг; Модон блокуудыг тэгш байлгахын тулд давхаргын хооронд зөв байрлуулсан байх ёстой бөгөөд тулгуур цэгүүд нь босоо байрлалтай байх ёстой.
