Ган шалны хавтанг хэрхэн сонгох вэ? Эдгээр үндсэн төрлүүдийг эзэмш

Ган шалны тавцан нь шалны системийн гол бүрэлдэхүүн хэсэг юмтөмөр хийцтэй барилгууд. Барилга угсралтын зориулалттай профилжуулсан ган хуудасны нэг төрөл бөгөөд энэ нь бетонон шалны хавтангуудад хэв хашлагагүй, тулгуургүй шийдлийг өгдөг. Энэ нь V хэлбэртэй, U хэлбэрийн эсвэл трапец хэлбэрийн Атираат хөндлөн огтлолтой хүйтэн гулзайлтын тусламжтайгаар өнхрөх хэлбэртэй байна. Загварын дугаар нь дараах бүтэцтэй байна: угтвар ("YX" эсвэл "YXB") + долгионы өндөр-долгионы давирхай-үр дүнтэй өргөн. Бүтцийн хоёр үндсэн систем байдаг: ердийн профилжуулсан ган шалны тавцан (нээлттэй, дахин оролттой, хаалттай төрөл) ба ган бар фермийн шалны тавцан.

Уламжлалт профиль ган шалны тавцан нь цайрдсан ган хавтангаар хийгдсэн байдаг. Энэ нь ган дам нуруун дээр шууд тавигдаж, ган хуудсаар дамжин ган дам нуруунд гагнаж бэхлэгддэг. Энэ нь нойтон бетон болон барилгын ачааллыг өөрөө даах чадвартай. Хөндлөн огтлолын хэлбэрээс хамааран задгай шалны тавцан, дахин орох (тагтагийн төрлийн) шалны тавцан, хаалттай хэлбэрийн шалны тавцан гэж хуваагдана.

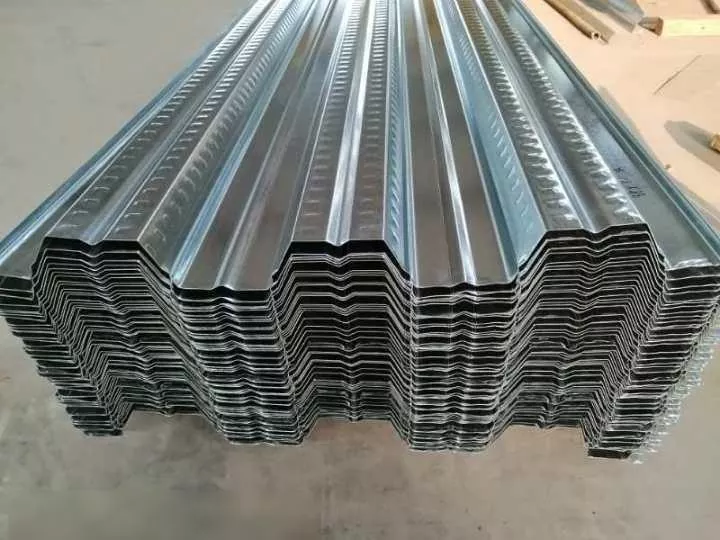

Нээлттэй төрлийн шалны тавцан

Энэ нь V хэлбэрийн эсвэл трапец хэлбэрийн нээлттэй хөндлөн огтлолтой байдаг. Энэ нь зөвхөн барилгын ажлын явцад байнгын хэвний үүрэг гүйцэтгэдэг бөгөөд угсралтын ажилд тохиромжтой, хямд өртөгтэй, зах зээлд эзлэх хувь өндөр байдаг.

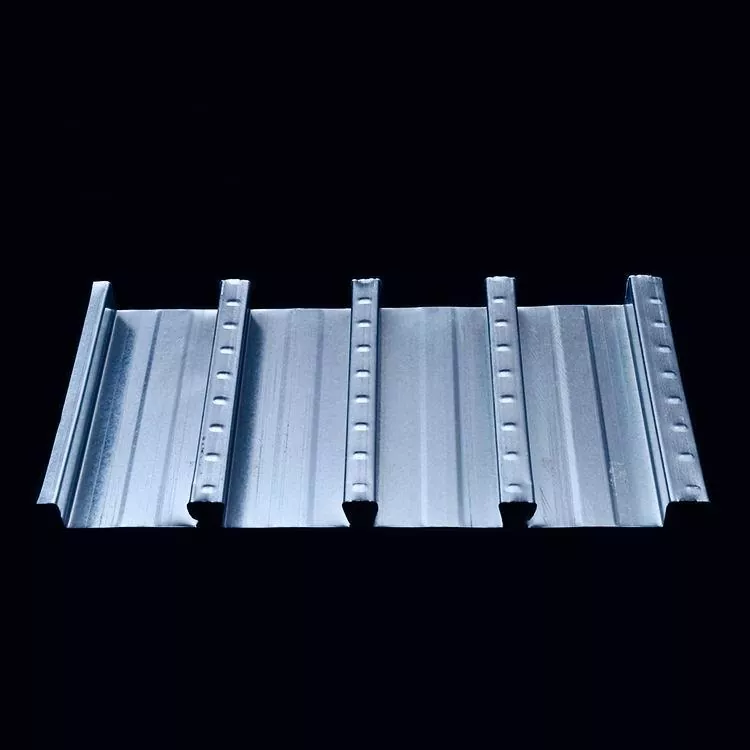

Дахин элсэгч (Dovetail-Type) Шалны тавцан

Энэ нь тагтаа хэлбэрийн хөндлөн огтлолыг ашигладаг. Доод талын нээлхий нь задгай хавтангаас хамаагүй нарийссан бөгөөд энэ нь бетонтой механик холболт хийх боломжийг олгодог. Үүний гол давуу тал нь галд тэсвэртэй байдал, зэврэлтээс хамгаалах чадварыг сайжруулдаг.

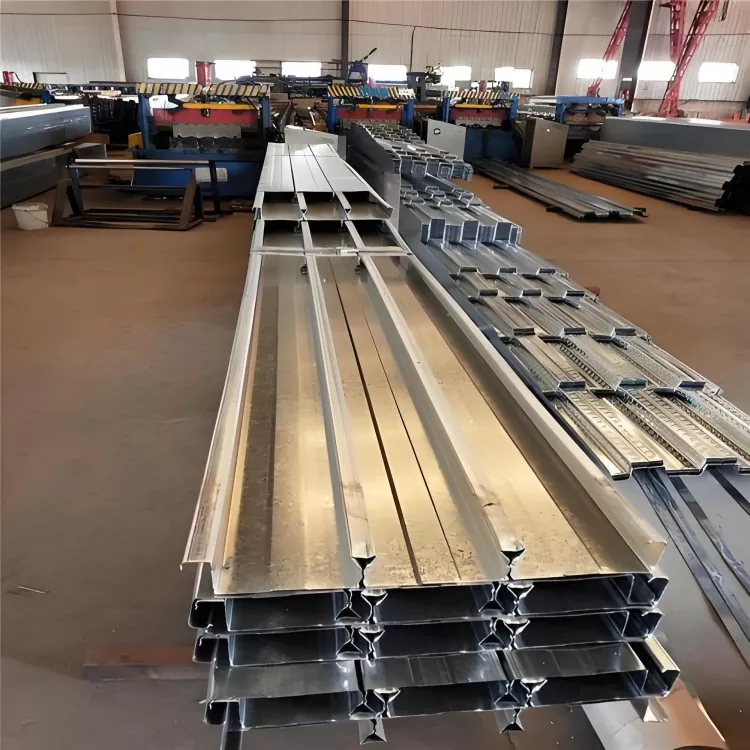

Хаалттай шалны тавцан

Энэ нь одоогийн байдлаар оновчтой цогц гүйцэтгэлтэй хамгийн өргөн хэрэглэгддэг төрөл юм. Түүний хөндлөн огтлол нь бүрэн хаалттай тул бетоноор бүрхэгдсэн байх боломжтой. Энэ нь гөлгөр, цэвэрхэн харагдах, маш сайн нийлмэл үйл ажиллагааны үндсэн давуу талуудтай.

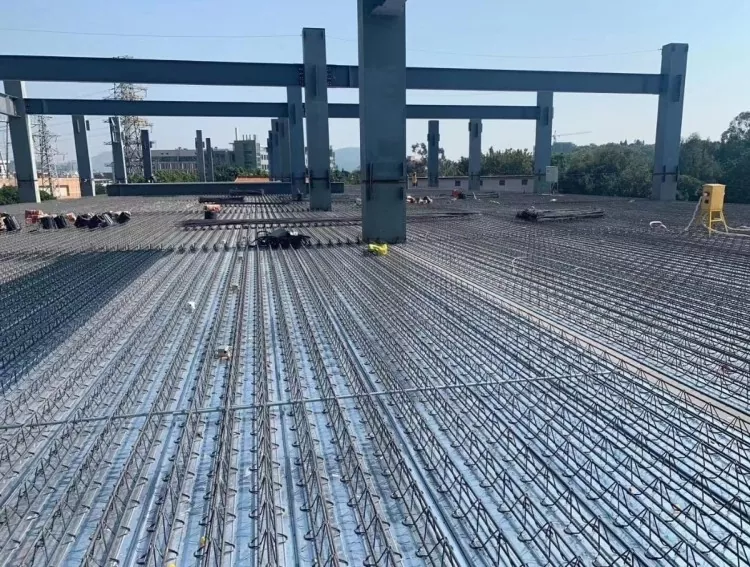

Ган-бар фермийн шалны тавцан

Ган төмөр фермүүд нь үйлдвэрт угсармал бөгөөд цайрдсан профиль ган хуудсаар гагнаж байна. Ердийн профиль ган шалны тавцангаас гол ялгаа нь даацын хуваагдалд оршдог. Эхнийх нь түүний хоёр бүрэлдэхүүн хэсэг нь тус тусын үүргийг гүйцэтгэх боломжийг олгодог бол хоёр дахь нь нэг материалын давхар зорилгыг хэрэгжүүлдэг. Ган төмөр фермийн шалны тавцан нь тодорхой функциональ хуваагдал, илүү найдвартай гүйцэтгэл, чанарын хяналтыг хялбаршуулдаг. Үүний эсрэгээр, ердийн профилжуулсан ган шалны хавтан нь бүрэлдэхүүн хэсэг бүрийг холбоход илүү өндөр шаардлага тавьдаг.

Шалны хавтанг сонгохдоо урт, ачаалал, барилгын үр ашиг, нийт өртөг зэргийг харгалзан үзэх шаардлагатай. Төрөл бүрийн төрлүүдийн дунд нээлттэй хэлбэрийн тавцан нь хамгийн бага өртөгтэй байдаг; дахин орох тавцан нь галд тэсвэртэй, зэврэлтээс хамгаалдаг; хаалттай хэлбэрийн тавцан нь хамгийн сайн цогц гүйцэтгэлийг хангадаг; болон ган төмөр фермийн тавцан нь барилгын өндөр үр ашигтай, чанарын сайн хяналттай байдаг.
