Ган хийц (ган каркас)-ын барилгын процессын стандартууд - Мэдээлэл

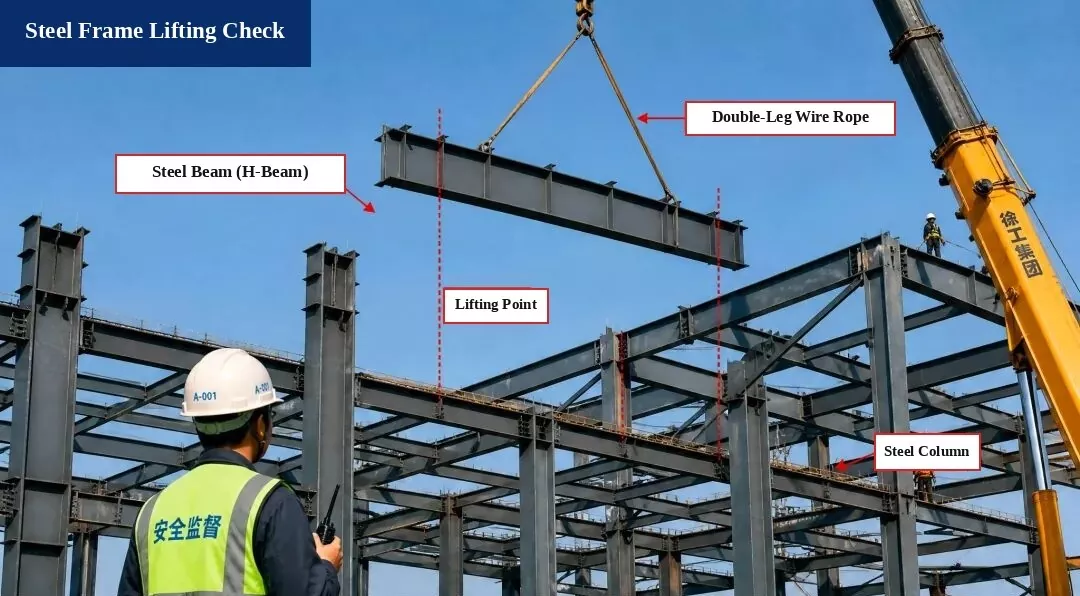

1. Ган каркас өргөх шалгах (Өргөх тооцоо)

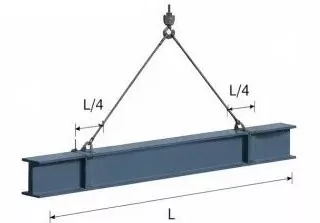

I. Өргөх диаграм

Гишүүн:Ган дам нуруу H500×200×10×16, урт L = 12.0 м

Өргөх цэгүүд:Цацрагийн төгсгөл бүрээс L/4-т тохируулна

Дүүгүүрийн өнцөг:α ≈ 60°

II. Ачааллын тооцоо

1. Цацрагийн өөрийн жин:
G = ρ × V = 78.5 кН/м³ × 0.212 м³/м × 12.0 м = 199.9 кН

2. Динамик ачааллын хүчин зүйл:1.1-ийг авна уу

3. Дүүгүүрийн жин:Үл тоомсорлосон (өчүүхэн)

4. Өргөх нийт ачаалал:
P = G × 1.1 = 219.9 кН

5. Дүүгүүрийн хурцадмал байдал (тэнцвэртэй ачаалал):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 кН

III. Дүүгүүрийн аюулгүй байдлын шалгалт

1. Дүүгүүрийн төрөл:φ20 ган татлага, тасрах ачаалал Fb = 360 кН

2. Аюулгүй байдлын хүчин зүйл (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Стандарт шаардлагыг хангасан!

Дүгнэлтийг шалгах:
Өргөх ажиллагаа нь аюулгүй бөгөөд кодын шаардлагад нийцдэг.

Лавлах стандартууд

• Төмөр хийц барих код (GB 50755-2012)

• Барилгад өргөх, өргөх ажиллагааны аюулгүй байдлын техникийн дүрэм (JGJ 276-2012)

Аюулгүй байдлын тэмдэглэл:

1. Өргөхөөс өмнө ган дам нуруу, ган татлага, өргөх багажнууд найдвартай, найдвартай эсэхийг шалгана.

2. Өргөх үйл явцыг удирдан чиглүүлэх тусгай зориулалтын хүнийг томилно. Өргөгдсөн цацраг дор хэн ч зогсож болохгүй.

3. Салхины хурд 6 ба түүнээс дээш түвшинд хүрсэн үед өргөх ажлыг даруй зогсооно.

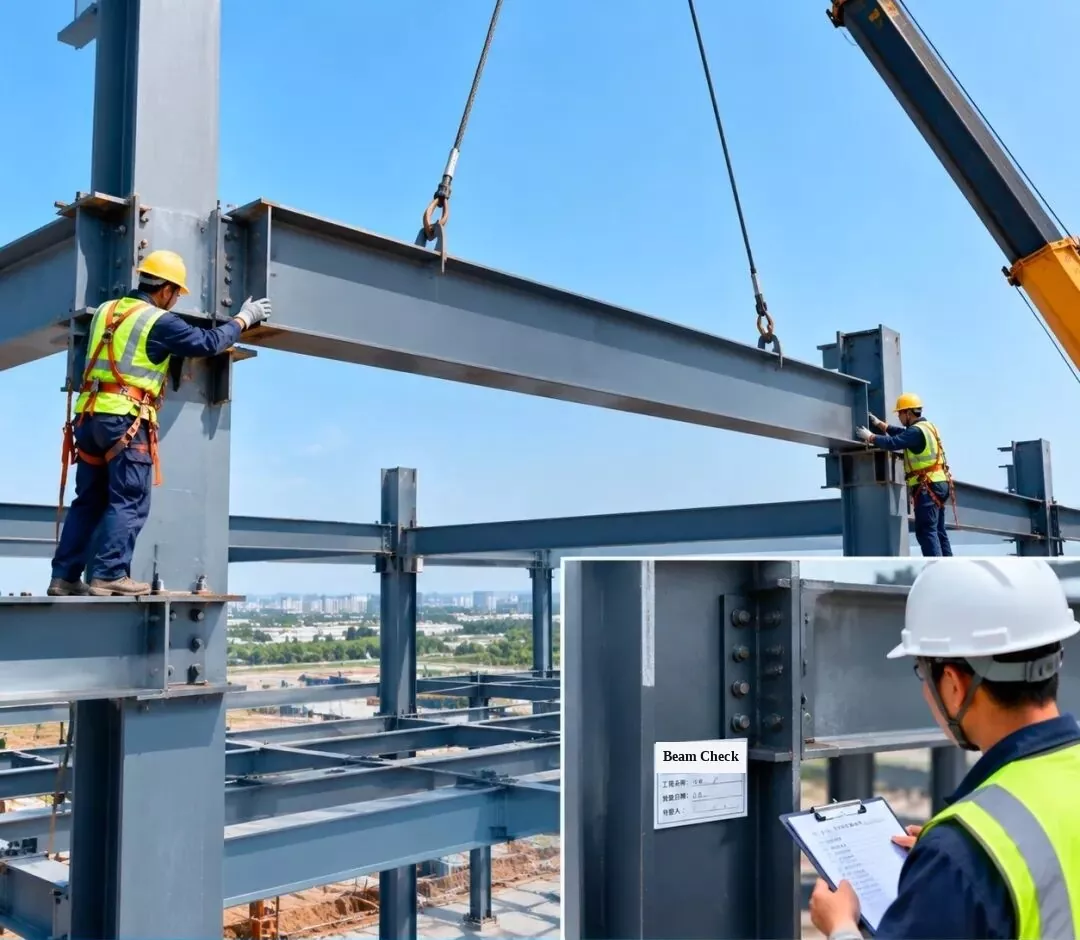

2. Ган каркас суурилуулах, шалгах - Ган дам нуруу суурилуулах

Ган дам нурууг төлөвлөсөн байрлалдаа өргөж, дараа нь угсралтын чанар нь дизайны шаардлагад нийцэж байгаа эсэхийг шалгахын тулд холболтын холбоосыг шалгаж, баталгаажуулна.

[Багананд оруулах шошго: Ган дам нуруу суурилуулах шалгалт | Төслийн нэр: Семинар №1 | Шалгалтын огноо | байцаагч]

3. Ган каркас суурилуулах, шалгах - Ган дээврийн тросс суурилуулах

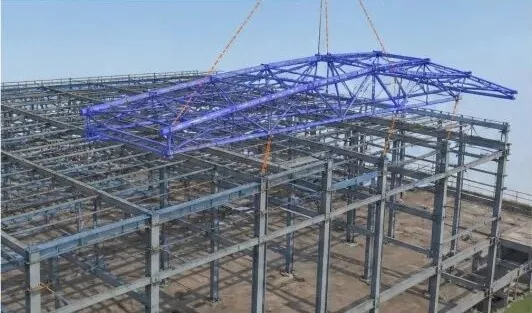

1. 3D BIM симуляци:Өргөх төлөвлөгөө, суурилуулах дарааллыг сайжруулахын тулд ган дээврийн фермийн суурилуулалтыг дуурайлган хийнэ.

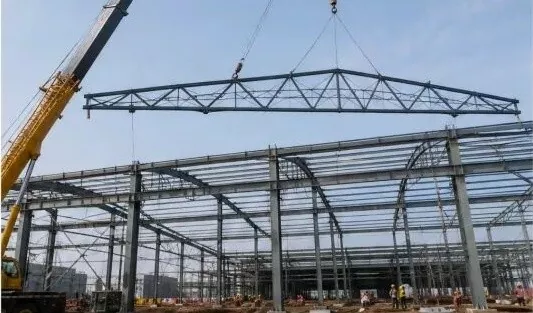

2. Дээврийн трус өргөх:Ачааны кран ашиглан фермийг өргөж, тэнцвэртэй байлгахын зэрэгцээ аажмаар байрлуулна.

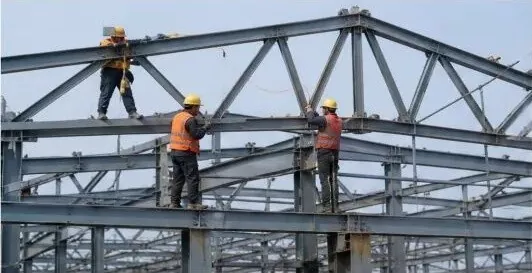

3. Байршил тогтоох, түр засах:Дээврийн фермийг байрлуулсны дараа түр зуур бэхэлж, байрлал, өндрийг (өндөр) тохируулна.

4. Өндөр бат бэх боолтны холболт:Хүчтэй холболтыг хангахын тулд дизайны дүрмийн дагуу өндөр бат бэх боолтыг чангална.

5. Суурилуулалтын хяналт:Дотоод сүлжээний өндөр, зай, гулзайлтын (газайлт) болон босоо тэнхлэгийн тохируулга нь кодыг хангаж байгаа эсэхийг шалгана уу.

6. Хяналт шалгалтын тэмдэглэл:Шалгалтанд тэнцсэний дараа бүртгэлийн маягтыг бөглөж, барилгын дараагийн алхам руу шилжинэ.

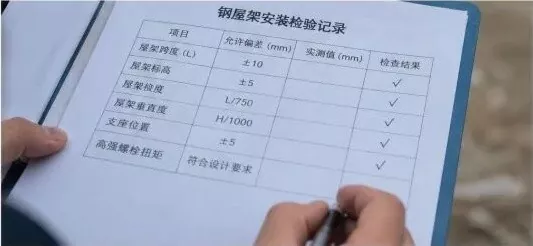

Ган Дээврийн Тросс суурилуулах хяналтын бүртгэл

Хяналтын зүйл	Зөвшөөрөгдсөн алдаа (мм)	Хэмжсэн утга (мм)	Үр дүнг шалгах
Дотоод сүлжээний зай (L)	±10	—	√ (Гэнэт)
Дотоод сүлжээний өндөр (өндөр)	±5	—	√ (Гэнэт)
Трасс гулзайлгах (газайлт)	L / 750	—	√ (Гэнэт)
Дотоод сүлжээний босоо тэнхлэг	H / 1000	—	√ (Гэнэт)
Дэмжих байр суурь	±5	—	√ (Гэнэт)
Өндөр бат бэхийн боолтны момент	Загварын шаардлагыг хангасан	—	√ (Гэнэт)

Гол хяналтын цэгүүд:

Бүх орж ирж буй ган эд ангиудыг төрөл, хэмжээ, гагнуурын чанарыг шалгахын тулд газар дээр нь шалгах;
Өргөлтийн аюулгүй байдлыг хангахын тулд аюулгүй, практик өргөх төлөвлөгөөг ашиглах;
Дотоод сүлжээг байрлуулсны дараа шууд тохируулж, засах;
Бүх өндөр бат бэх боолтыг сайтар чангалж, кодын дагуу эргүүлэх хүчийг туршина;
Суурилуулсан бүтэц нь зураг төсөл, кодын бүх шаардлагыг хангаж байгаа эсэхийг шалгахын тулд бүрэн үзлэг хийнэ.

4. Ган каркас суурилуулах, шалгах - Налуу ган дам нуруу суурилуулах

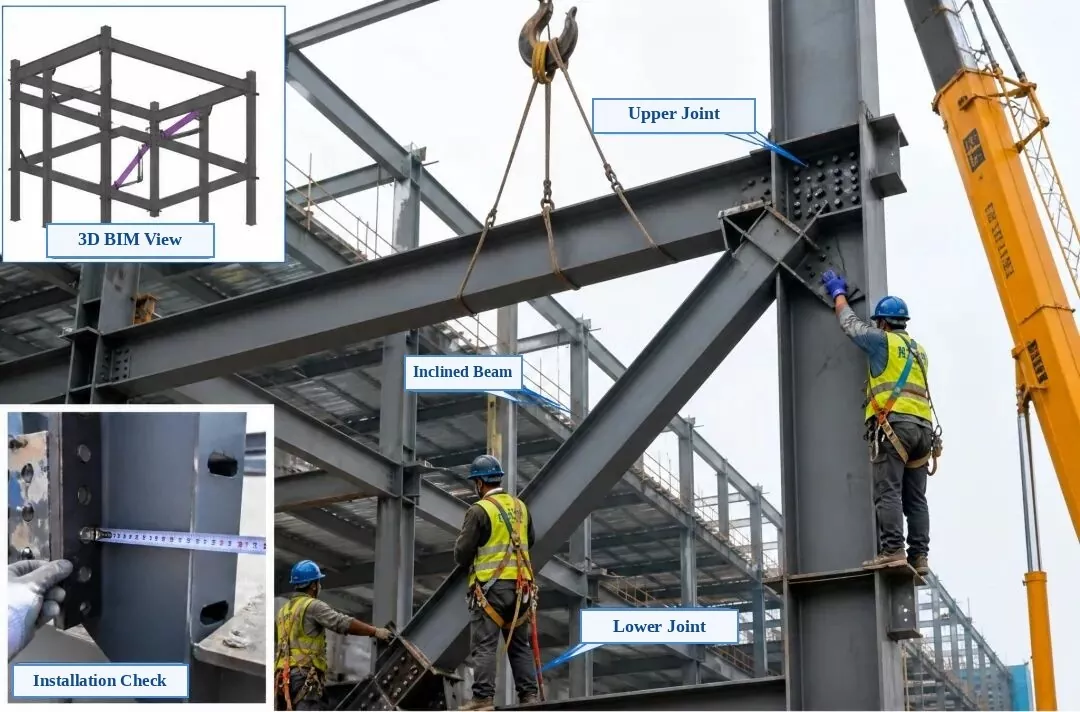

Задлан авсан зургийн шошго:Зүүн дээд талын оруулга: 3D BIM харах | Зүүн доод талын оруулга: Суулгацыг шалгах | Үндсэн зураг: Дээд холболтын холбоос, налуу ган дам нуруу (диагональ бэхэлгээ), доод холболтын холбоос

Ган каркас суурилуулах, шалгах - Налуу ган дам нуруу суурилуулах

1. Суулгахын өмнөх шалгалт:Хэсгийн дугаар, хэмжээ, боолтны нүхний байрлал, холболтын хавтангийн чиглэлийг шалгана уу. Холбоо барих гадаргуу нь тэгш, цэвэр, тослог, тосгүй эсэхийг шалгаарай.

2. Өргөх, байрлуулах:Хоёр өргөх цэгийг ашиглан налуу туяаг байранд нь аажмаар өргө. Үүнийг түр зуур засаж, дээд ба доод холбоосууд нь ган багана, дам нуруутай яг таарч байгаа эсэхийг шалгаарай.

3. Тохируулга ба тохируулга:Загварын шаардлагад нийцүүлэн налуу цацрагийн төв шугамын байрлал, өндөр, босоо байрлалыг тохируулна. Байнгын холболтыг тохируулсны дараа хийж гүйцэтгэнэ.

4. Холболтын арга:Өндөр бат бэх боолтоор холбоно. Дизайн шаардлагын дагуу тэдгээрийг төвөөс гадагш нь хоёр тал руу нь жигд чангалж, эцсийн чангалах шалгалтын дараа боолт бүрийг тэмдэглэнэ.

5. Суурилуулалтын хяналт:Төвийн шугамын байрлал, өндөр, босоо байрлал, хавтангийн контактын нягтрал, боолтыг чангалах чанарыг шалгана уу. Бүх зүйл нь ган бүтээцийн барилгын чанарыг хүлээн зөвшөөрөх дүрмийг (GB 50205) хангасан байх ёстой.

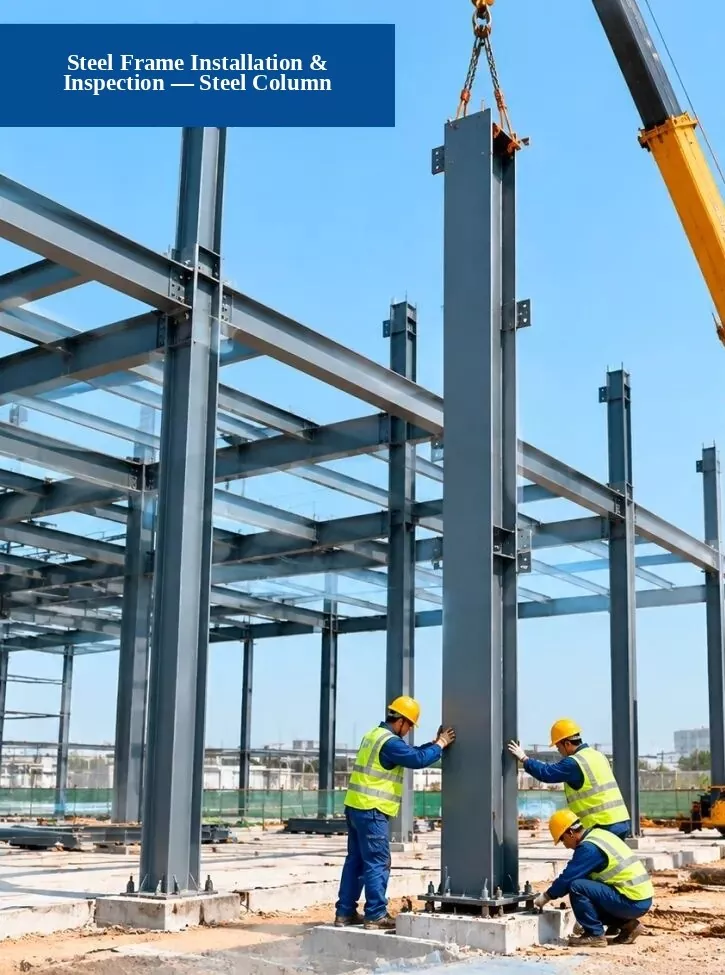

5. Ган каркас суурилуулах, шалгах - Ган багана суурилуулах

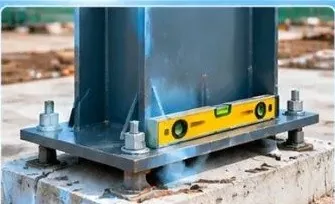

1. Суурь шалгах:Зангуу боолтны байрлал, суурийн өндөр, суурийн хэмжээсүүд нь дизайны шаардлагад нийцэж байгаа эсэхийг шалгана уу.

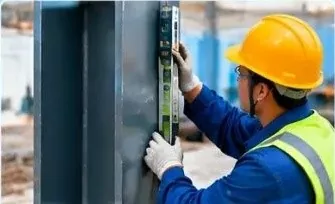

2. Босоо байрлалыг шалгах:Ган багана хэр шулуун (босоо) байгааг шалгахын тулд нийт станц, лазер чавга эсвэл тэгш өнцөгтийг ашиглана уу.

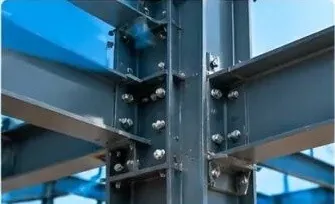

3. Холболтын чанарыг шалгах:Өндөр бат бэх боолт, гагнуур, холболтын хавтан нь стандартын шаардлагад нийцэж байгаа эсэхийг шалгана уу.

Барилгын үйл явц:1. Бэлтгэл ажил → 2. Ган баганыг өргөх, байрлуулах → 3. Суурилуулах, хамгаалах → 4. Хяналт шалгалт, хүлээн авах

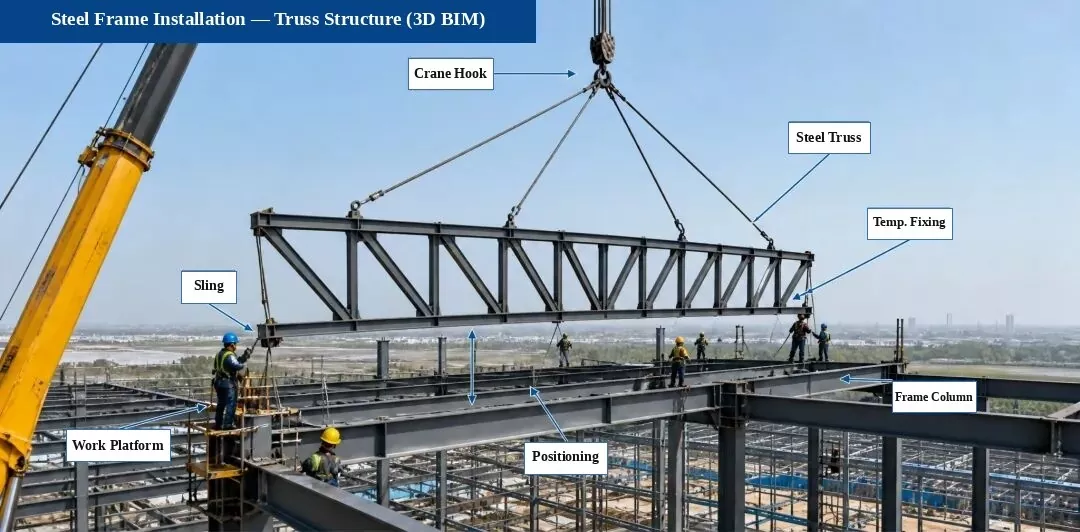

6. Ган хүрээ суурилуулах — Дотоод сүлжээний байгууламж суурилуулах (3D BIM диаграмм)

Суурилуулалтын үйл явц:Судалгаа ба тэмдэглэгээ → Дэмжлэг шалгах → Өргөх ба байрлуулах → Түр бэхлэх → Зэрэгцүүлэх, тохируулах → Өндөр бат бэх боолт холбох → Гагнуур (шаардлагатай бол)

Суулгах гол цэгүүд:

Өргөхөөс өмнө тулгуурын төв шугам, өндөр, суулгагдсан хэсгийн байрлалыг давхар шалгана;
Дотоод сүлжээг тогтвортой байлгахын тулд өргөх үед салхины чиглүүлэгч олс (taglines) бэхлэх;
Гулзайлгах, гажуудахаас сэргийлэхийн тулд фермийг байрлуулсны дараа шууд тохируулж, түр бэхлэх;
Өндөр бат бэх боолтны холболтууд нь дизайн, кодын дүрмийг дагаж мөрдөх ёстой бөгөөд шаардлагатай эргэлтэнд чангална;
Гагнуурын чанар нь ган хийцийн барилгын чанарыг хүлээн зөвшөөрөх дүрэмд (GB 50205) нийцсэн байх ёстой.

Хяналтын гол цэгүүд (Сайтын зураг):

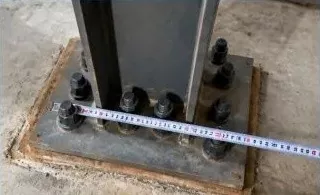

1. Дэмжлэг ба хамтарсан шалгалт

Загварын шаардлагад нийцэж байгаа эсэхийг шалгахын тулд тулгуур боолт, бэхэлгээний хавтан, суулгагдсан хэсгүүдийн байрлал, өндрийг шалгана уу.

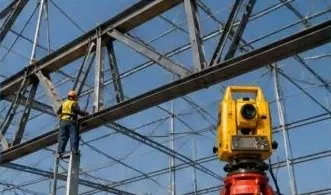

2. Трассын тэгш байдлыг шалгах

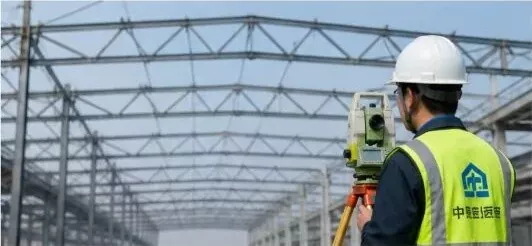

Тотал станц ашиглан фермийн гол шугам, өндөр, гулзайлтын хэмжээг хэмжиж, тэгшлэх тохируулга хийнэ.

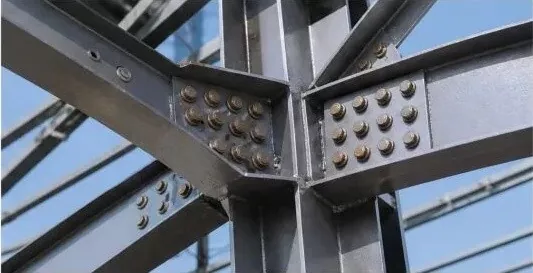

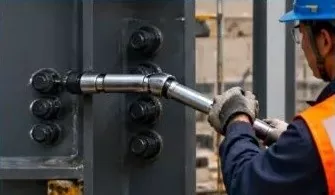

3. Өндөр бат бэх боолт шалгах

Өндөр бат бэхийн боолтны тоо, хэмжээ, эргүүлэх хүчийг шалгаж, кодын шаардлагын дагуу дахин шалгана.

Жич:Энэхүү төслийн дотоод сүлжээний бүтцийг үнэн зөв суурилуулах, чанар, аюулгүй байдлыг хангах үүднээс үйлдвэрт урьдчилан угсарч, хэсэг хэсгээрээ газар дээр нь өргөдөг.

7. Ган хүрээ ба профиль металл дээврийн хуудас суурилуулах, шалгах

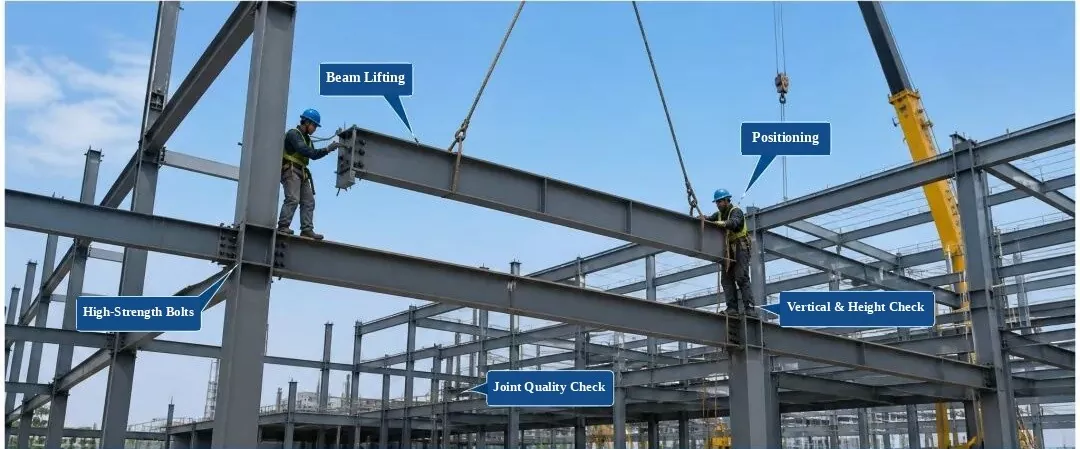

Ган каркас суурилуулах, шалгах

(Шошго: Цацраг өргөх, Байршил тогтоох, Өндөр бат бэх боолт, Босоо ба өндрийг шалгах, Хамтарсан чанарын шалгалт)

1. Ирж буй хэсгийг шалгах:Материалын чанар, хэмжээ, гадаргуугийн байдал, шулуун байдлыг шалгана уу. Шалгалтанд орсны дараа л суулгана.

2. Үйл явцын хяналт:Суулгах явцад хэсгийн байрлал, өндөр, босоо байрлал, боолтыг чангалах зэргийг хянах.

3. Хяналт шалгалтын зүйлс:Төвийн шугамын байрлал, өндөр, босоо байрлал, гадаргуугийн тэгш байдал, боолтны холболтын чанар.

4. Чанарын стандарт:Ган бүтээцийн барилгын чанарыг хүлээн зөвшөөрөх дүрмийг (GB 50205-2020) хангасан байх ёстой.

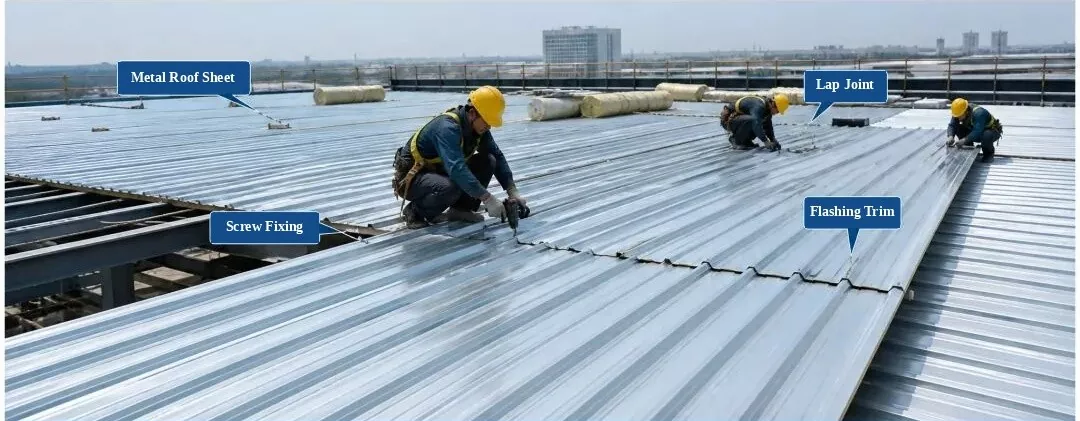

Профайл металл дээврийн хуудас суурилуулах & шалгах

(Шошго: Металл дээврийн хуудас, Дээврийн холбоос, өөрөө түншдэг эрэг бэхэлгээ, анивчдаг обуд)

1. Материал шалгах:Самбарын профиль, зузаан, бүрэх, өнгө зэргийг шалгана уу. Зөвхөн шалгалтанд хамрагдсаны дараа хэрэглэнэ.

2. Суулгах дүрэм:Самбаруудыг зөв давхцуулж, сайтар бэхлээрэй. Шургийн хоорондох зайг стандарт хязгаарт багтаан, дутуу эсвэл буруу байрлуулсан эрэггүй байлга.

3. Хяналт шалгалтын зүйлс:Дээврийн тэгш байдал, давхцлын өргөн, бэхэлгээний цэг хоорондын зай, ус үл нэвтрэх дэлгэрэнгүй мэдээлэл.

4. Чанарын стандарт:Металл дээврийн инженерийн техникийн дүрмийг (GB 50345-2012) хангасан байх ёстой.

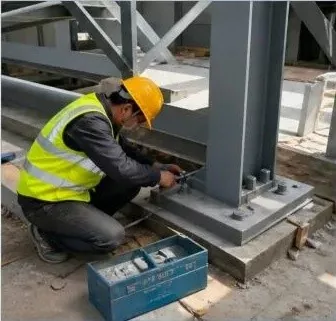

8. Ган каркас суурилуулах, шалгах - Ган шат, бариул суурилуулах

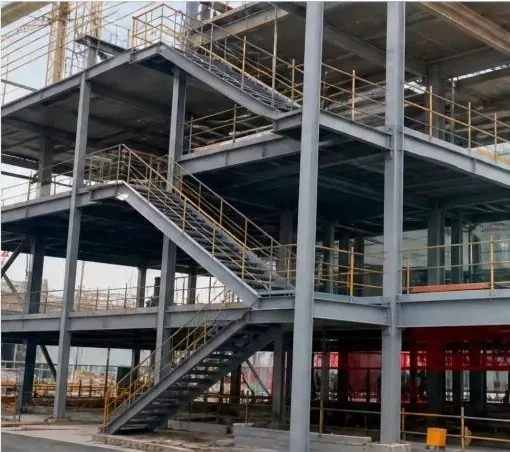

1. Дууссан ган шат, бариул (Сайтын зураг)

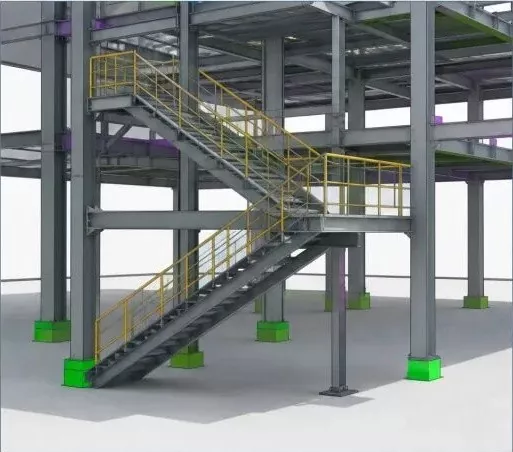

2. 3D BIM загвар (ган шат ба бариул)

3. Ган шат угсралт (талбайн ажил)

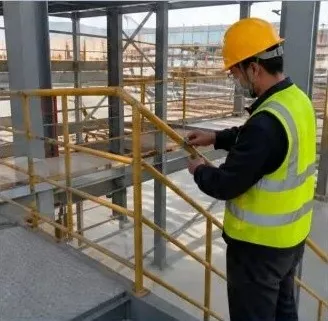

4. Бариул суурилуулах (Сайтын ажил)

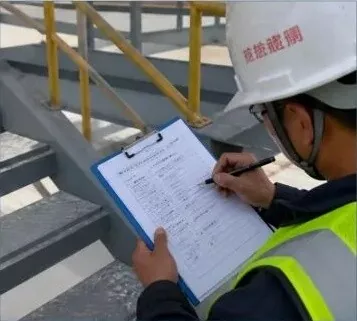

5. Суурилуулалтын чанарын хяналт (Сайтын шалгалт)

Заавар:

Ган шат, бариул суурилуулахын өмнө эд ангиудын хэмжээ, өндөр, байршлын гол шугамыг давхар шалгах;
Боолттой холболтыг ашиглахдаа бэхэлгээний холболтыг баталгаажуулахын тулд боолтны хэмжээ, тоо хэмжээ, эргэлтийг шалгах;
Суурилуулсан бариулууд нь бат бөх, шулуун байх ёстой бөгөөд дизайн, кодын шаардлагад нийцсэн бүрэн, жигд гагнууртай байх ёстой;
Суурилуулалтын дараа чанарын шалгалт хийж, төслийн чанарыг баталгаажуулахын тулд хяналтын бүртгэлийг бөглөнө үү.

Төмөр хийц (ган хүрээ) барилгын үйл явцын стандартууд

Ган бүтэцesӨнөөгийн барилгын зах зээлд барилгын хүрээ барихад өргөн хэрэглэгддэг бөгөөд ирээдүйд барилгын анхан шатны бүтцийн гол сонголт болох болно. Ган хийц нь олон дэд ангилал, бүтцийн төрөл, бүрэлдэхүүн хэсгүүдийн төрлүүдтэй байдаг. Бүтцийн системд үндэслэн тэдгээрийг портал хүрээ, орон зайн тор, ферм, хүрээний бүтэц гэсэн дөрвөн үндсэн төрөлд хуваадаг.
